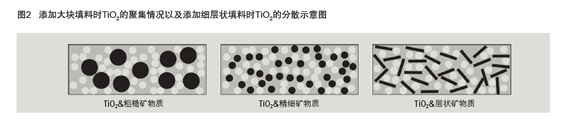

因此，當(dāng)PVC為30%時(shí)，降低鈦白粉用量，配制白色液體油 墨，獲得總體不透明度最佳還是有可能的。該方法已成功應(yīng)用于 高光/半光涂料，適當(dāng)降低PVC含量，使用礦物填料優(yōu)化鈦白粉含量和不透明性（舉例參見(jiàn)文獻(xiàn)[5-8]）。據(jù)報(bào)道，與粗顆粒和塊狀顆 粒相比，具有層狀結(jié)構(gòu)的細(xì)礦物顆粒（如高嶺土）更加有效，具 體效果見(jiàn)圖2所示，這種層狀顆粒可改善不透明度的原因在于TiO2 聚集體[9]較少，TiO2顆粒的吸收和粗糙效果[8]和TiO2顆�？赡鼙婚g 隔，不過(guò)文獻(xiàn)中對(duì)所述效果仍存在不同觀點(diǎn)[10]。因此，本研究重 點(diǎn)是使用超細(xì)高嶺土優(yōu)化高TiO2含量的水性柔版印刷油墨配方，旨 在保持光澤和不透明度不變。

使用高嶺土實(shí)現(xiàn)高光和良好的TiO2間隔作用

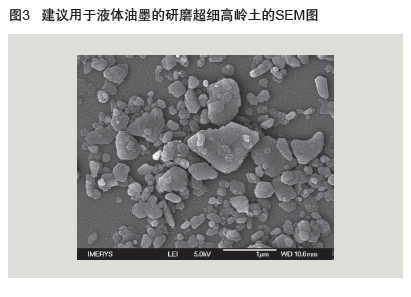

高嶺土（或瓷土）是花崗巖石經(jīng)過(guò)數(shù)百萬(wàn)年的分解，自然 純化而形成的一種鋁硅酸鹽礦物。通過(guò)一種"去粗"的控制工藝 （僅少量顆粒粒徑大于10 μm），可將高嶺土進(jìn)一步加工成所需要 的細(xì)度（小于1 μm）。高嶺土具有親水性，在水性油墨中分散良 好，而且通過(guò)其他加工方式，還可很好地分散在溶劑型油墨和清 漆中。另一優(yōu)點(diǎn)在于片狀或?qū)訝罱Y(jié)構(gòu)；通過(guò)選擇高嶺土沉淀和加 工方法，還可控制其粒徑和長(zhǎng)徑比。礦產(chǎn)業(yè)主要按照顆粒的等效 球徑（esd），采用沉降法（基于斯托克斯定律）測(cè)量粒徑分布情 況。顆粒的形狀影響所測(cè)得的粒徑：在等效球徑一定的情況下， 高嶺土的長(zhǎng)徑比越大，片狀高嶺土的尺寸就越大，而其厚度就越 小，一般認(rèn)為這是高嶺土使用在油墨中的一大優(yōu)點(diǎn)，因?yàn)樵谟∷?過(guò)程中所有高嶺土片狀顆粒都可整齊排布。
