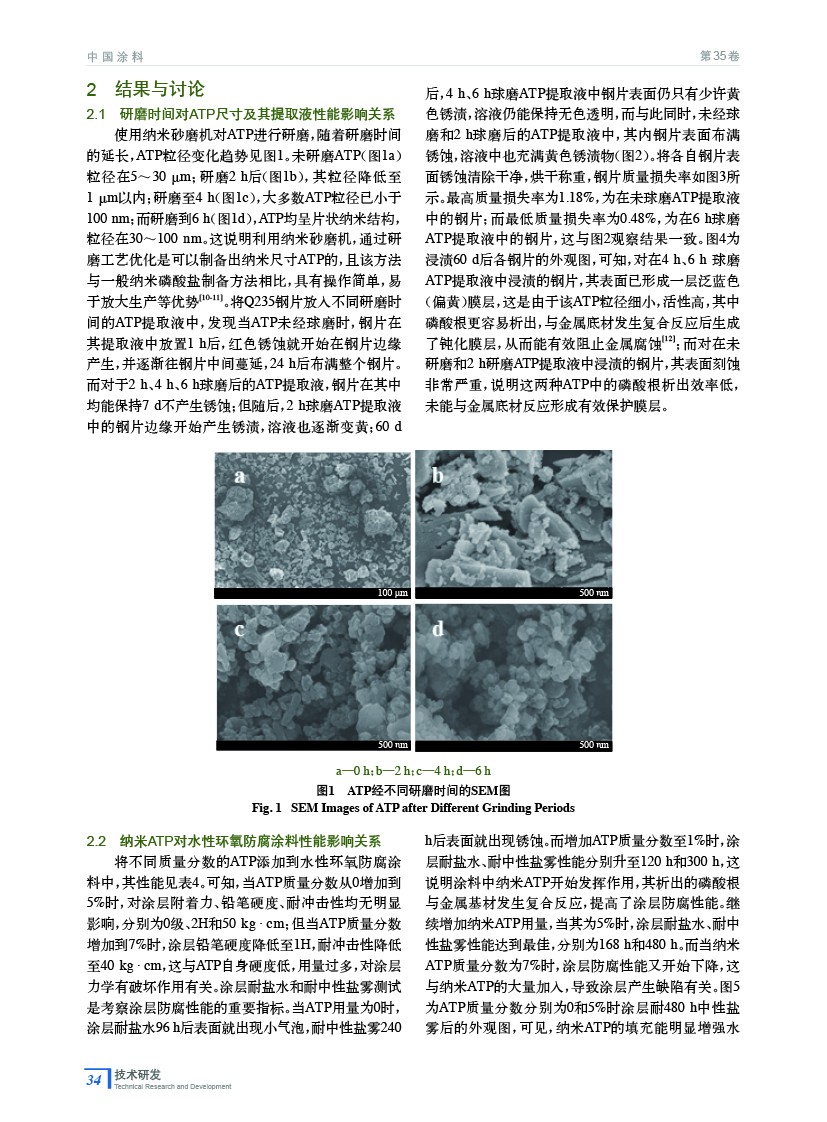

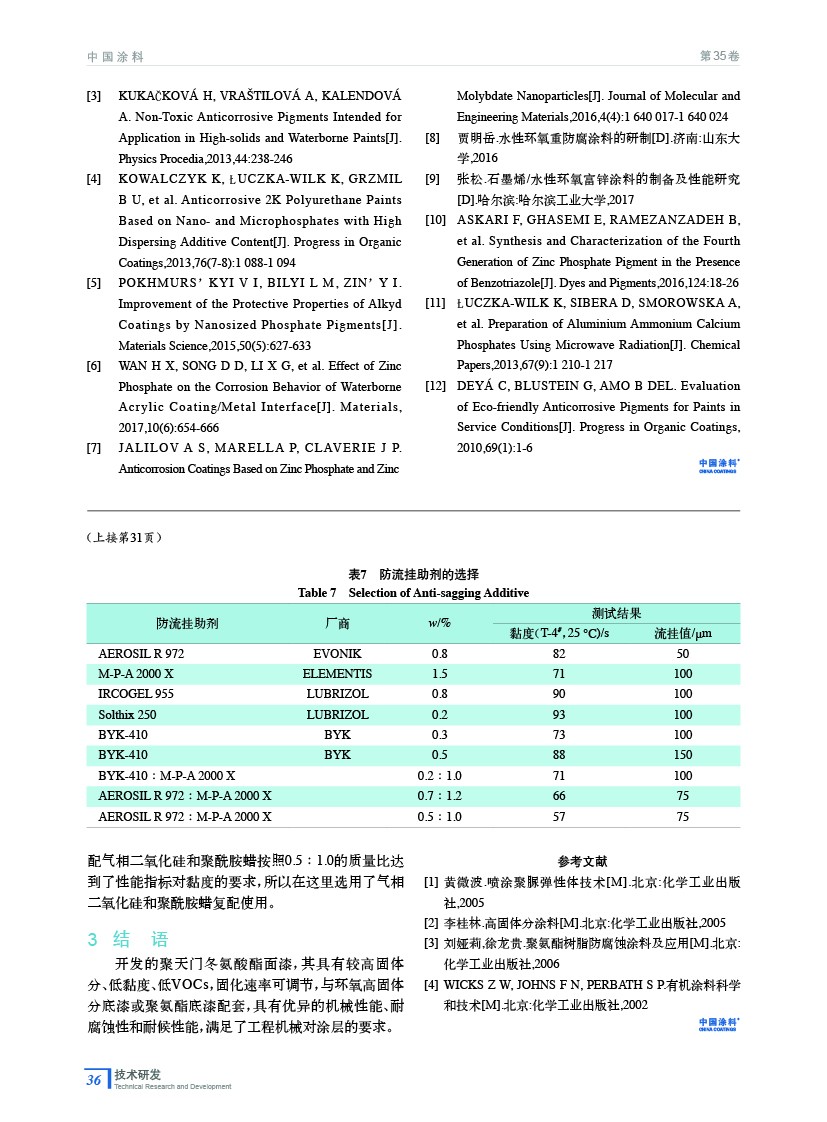

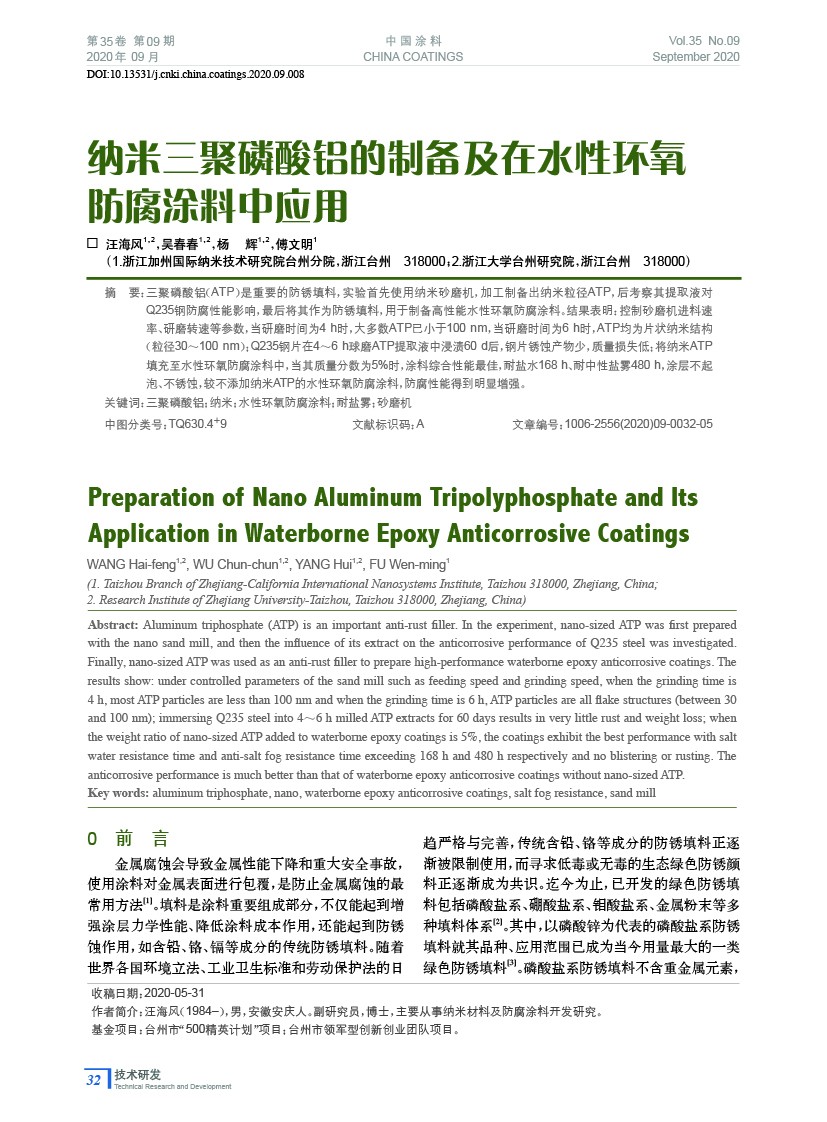

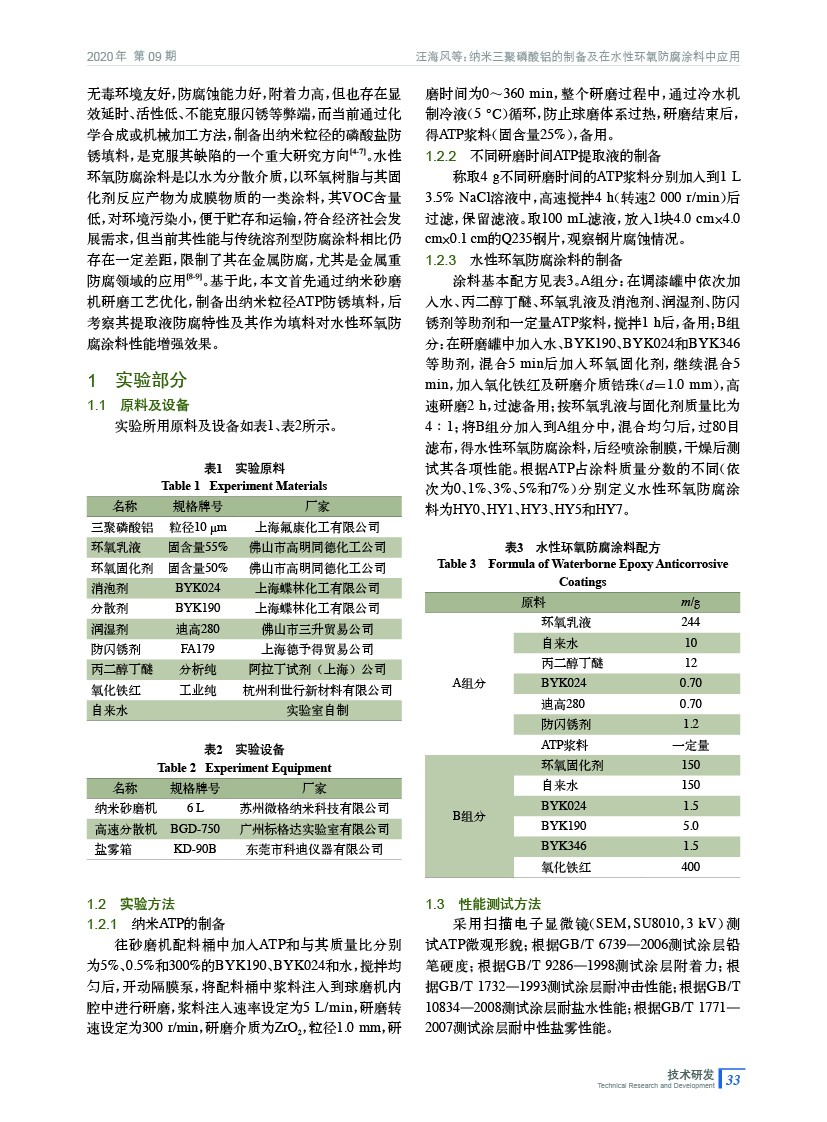

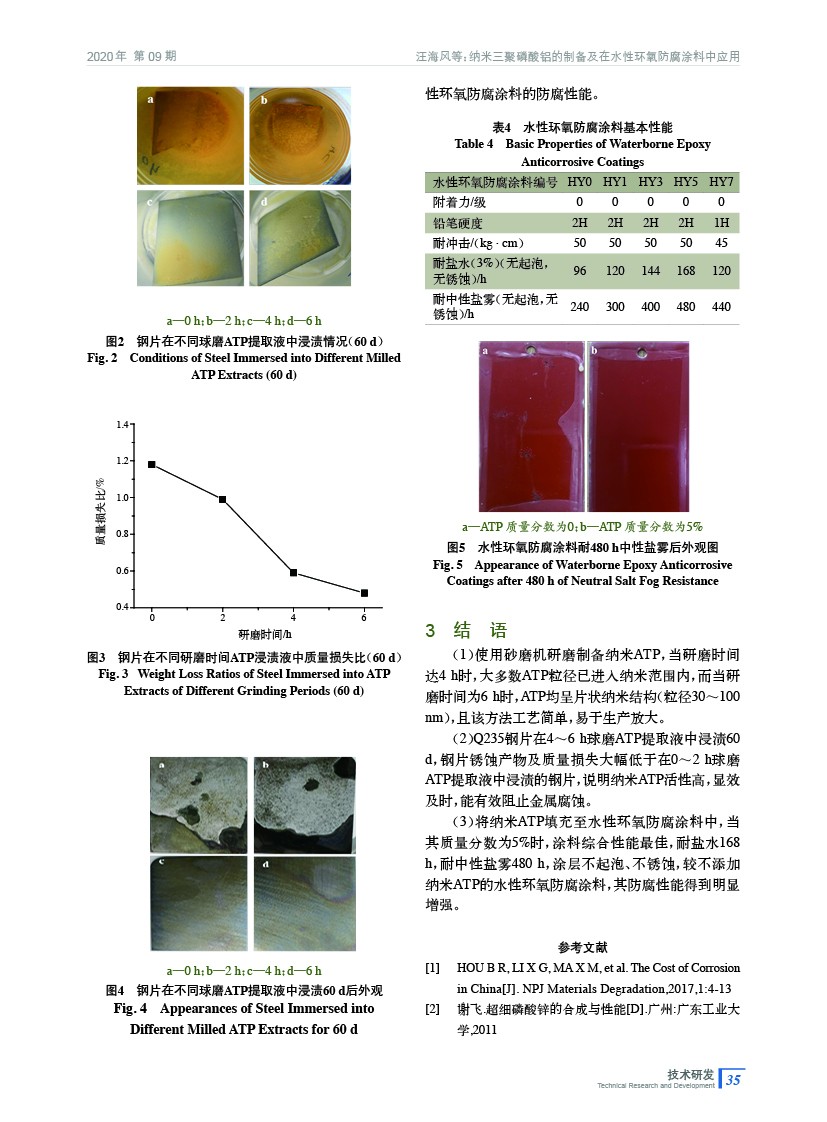

摘要：三聚磷酸鋁（ATP）是重要的防銹填料，實驗首先使用納米砂磨機，加工制備出納米粒徑ATP，后考察其提取液對Q235鋼防腐性能影響，最后將其作為防銹填料，用于制備高性能水性環(huán)氧防腐涂料。結(jié)果表明：Q235鋼片在4～6 h球磨ATP提取液中浸漬60 d后，鋼片銹蝕產(chǎn)物少，質(zhì)量損失低；將納米ATP填充至水性環(huán)氧防腐涂料中，當其質(zhì)量分數(shù)為5%時，涂料綜合性能最佳。
