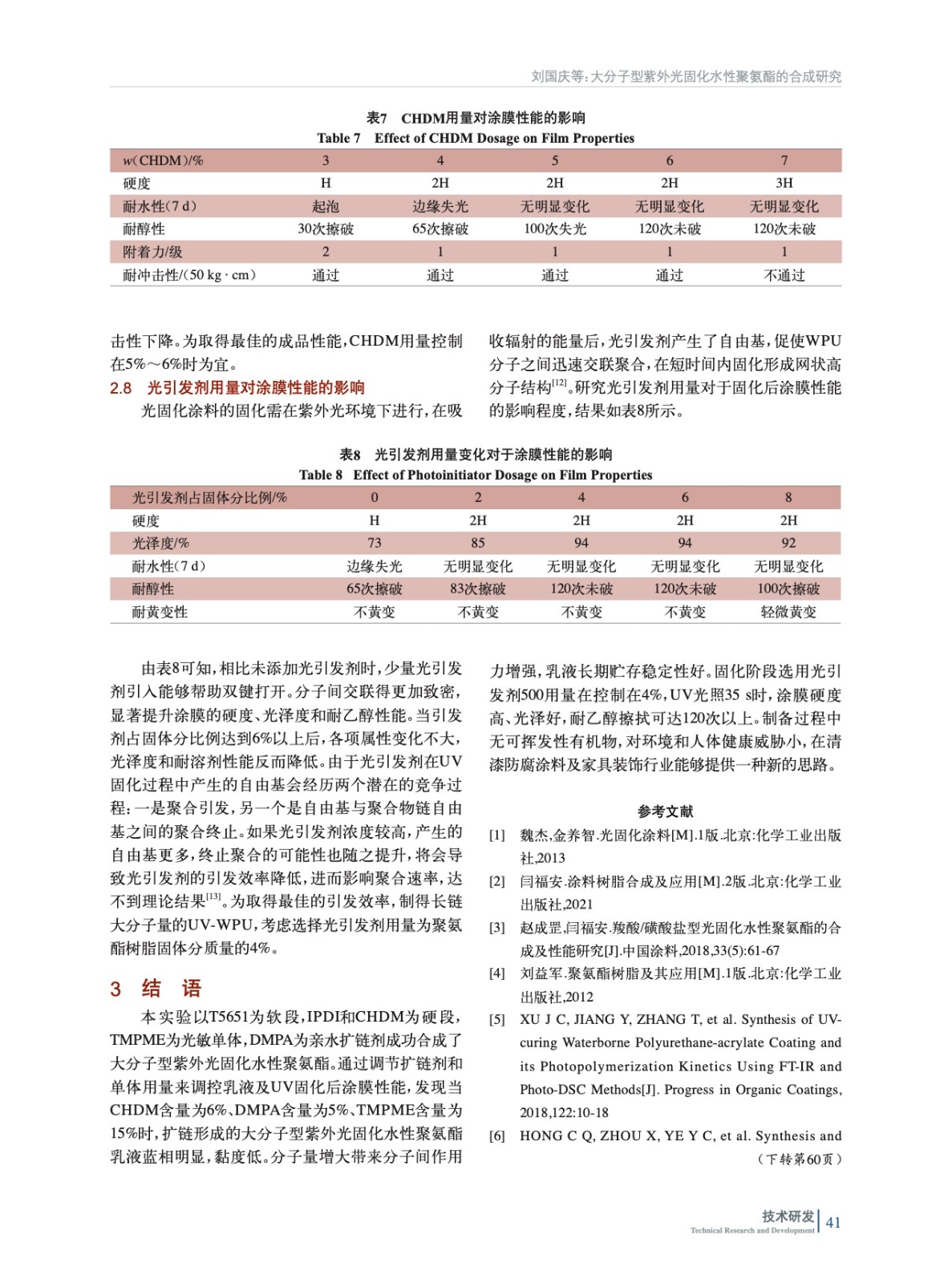

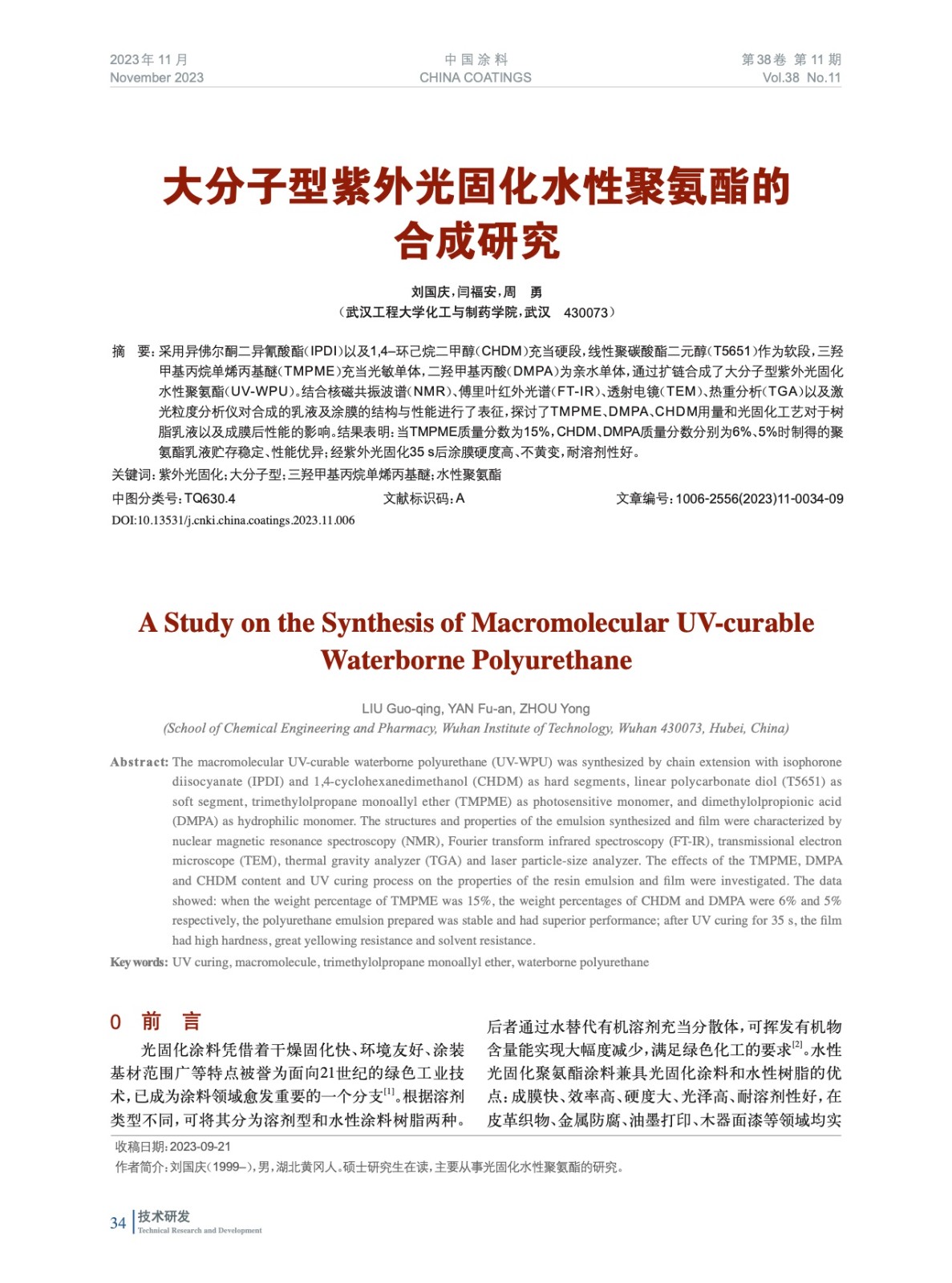

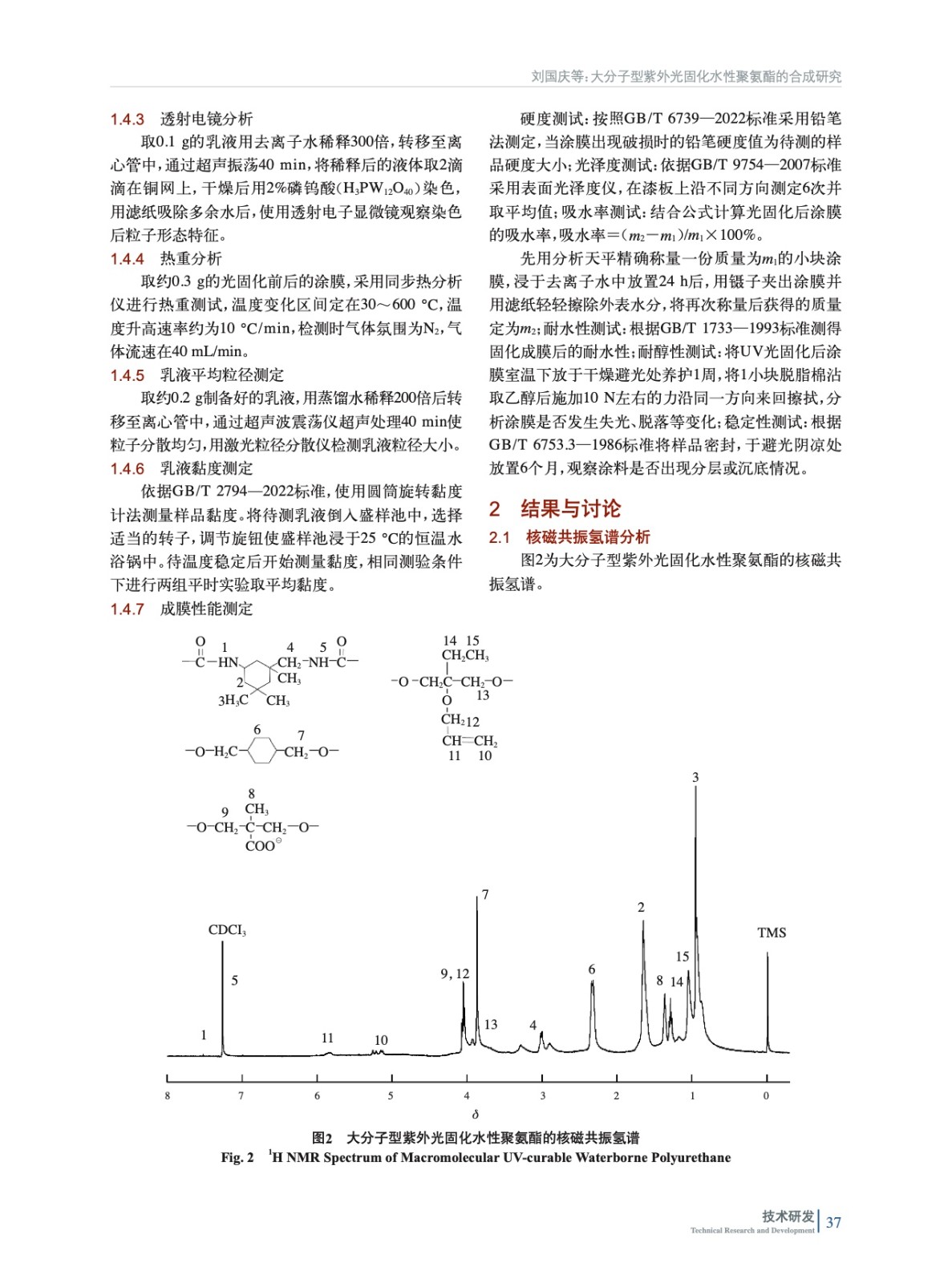

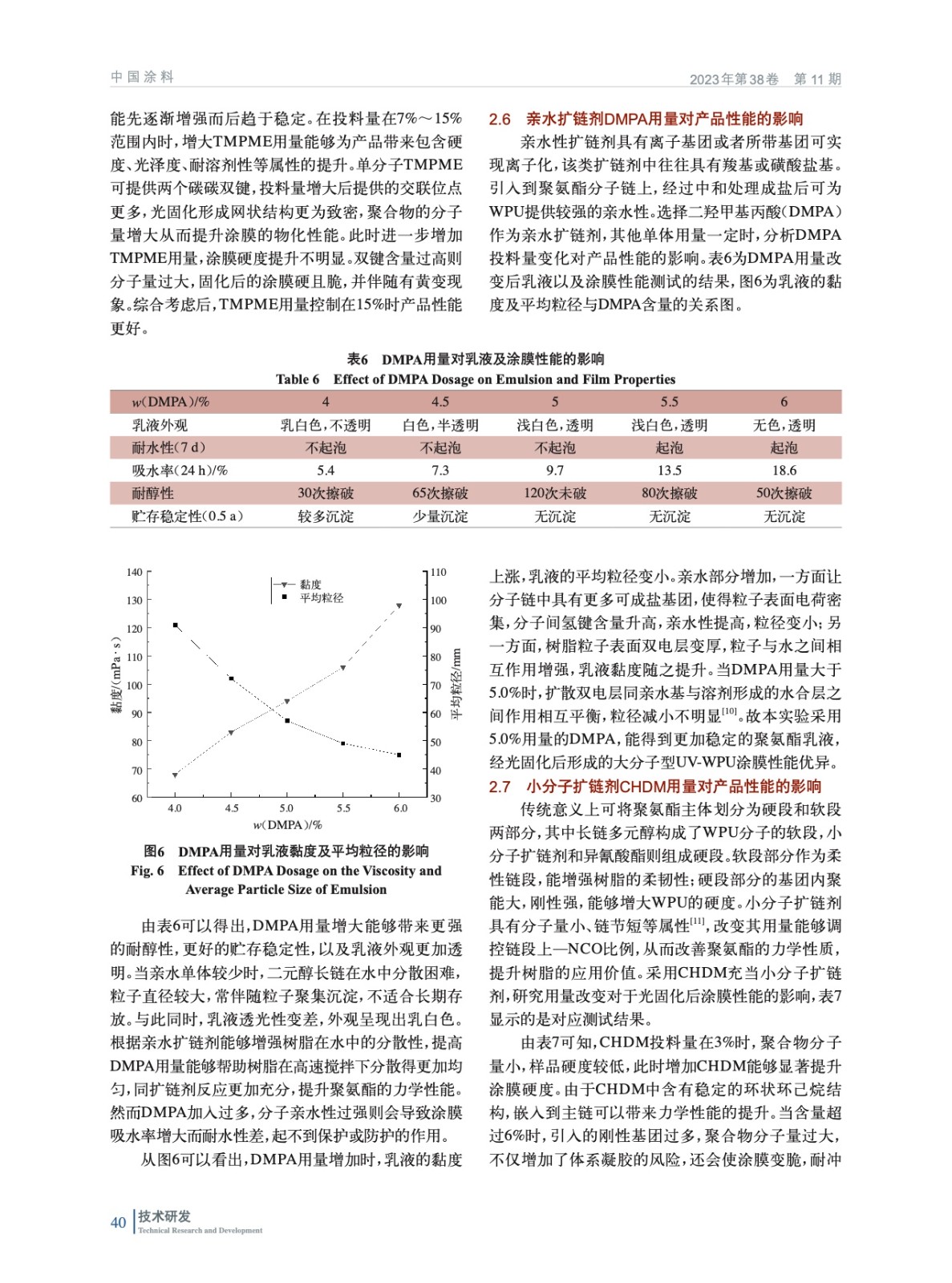

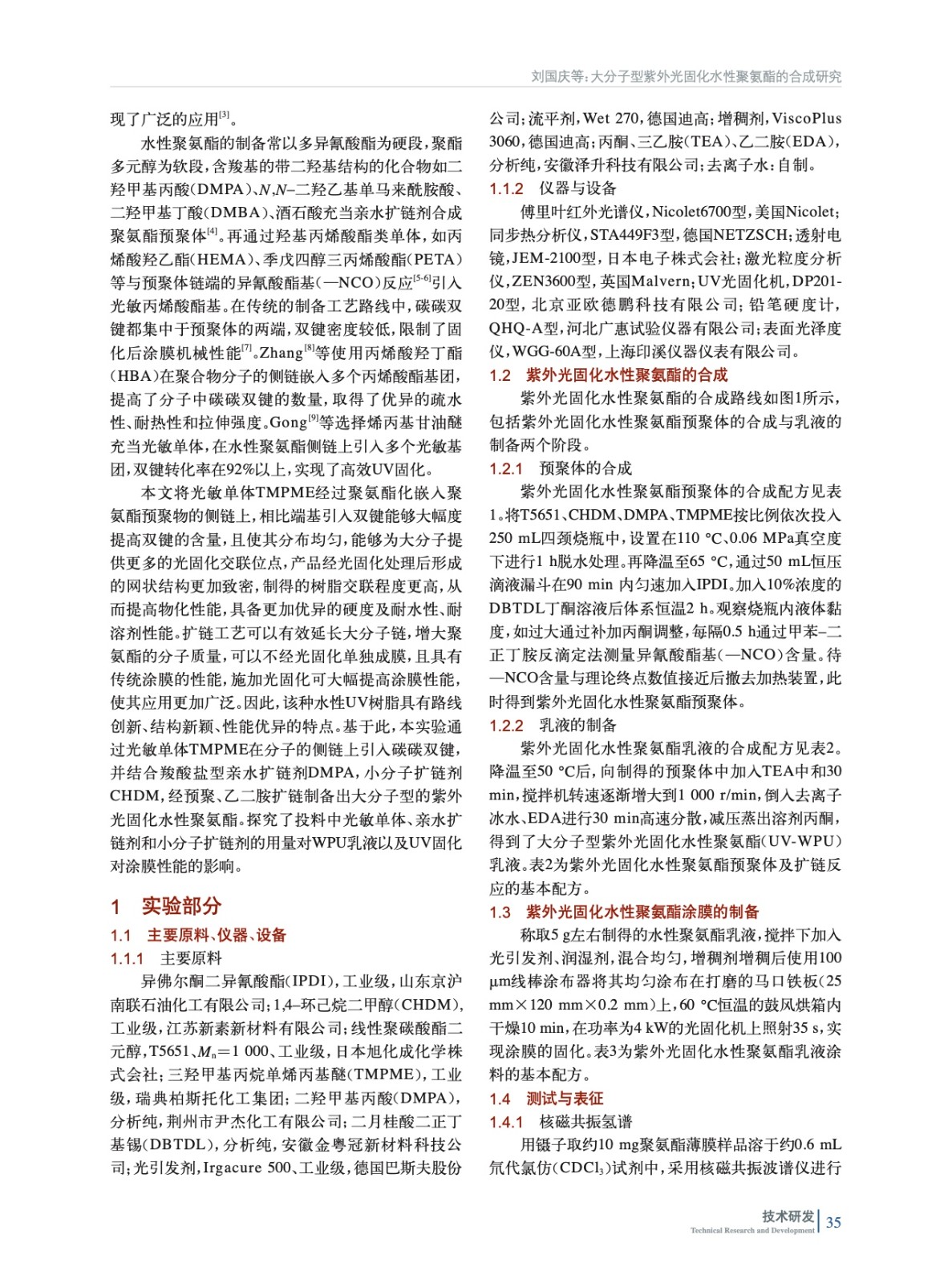

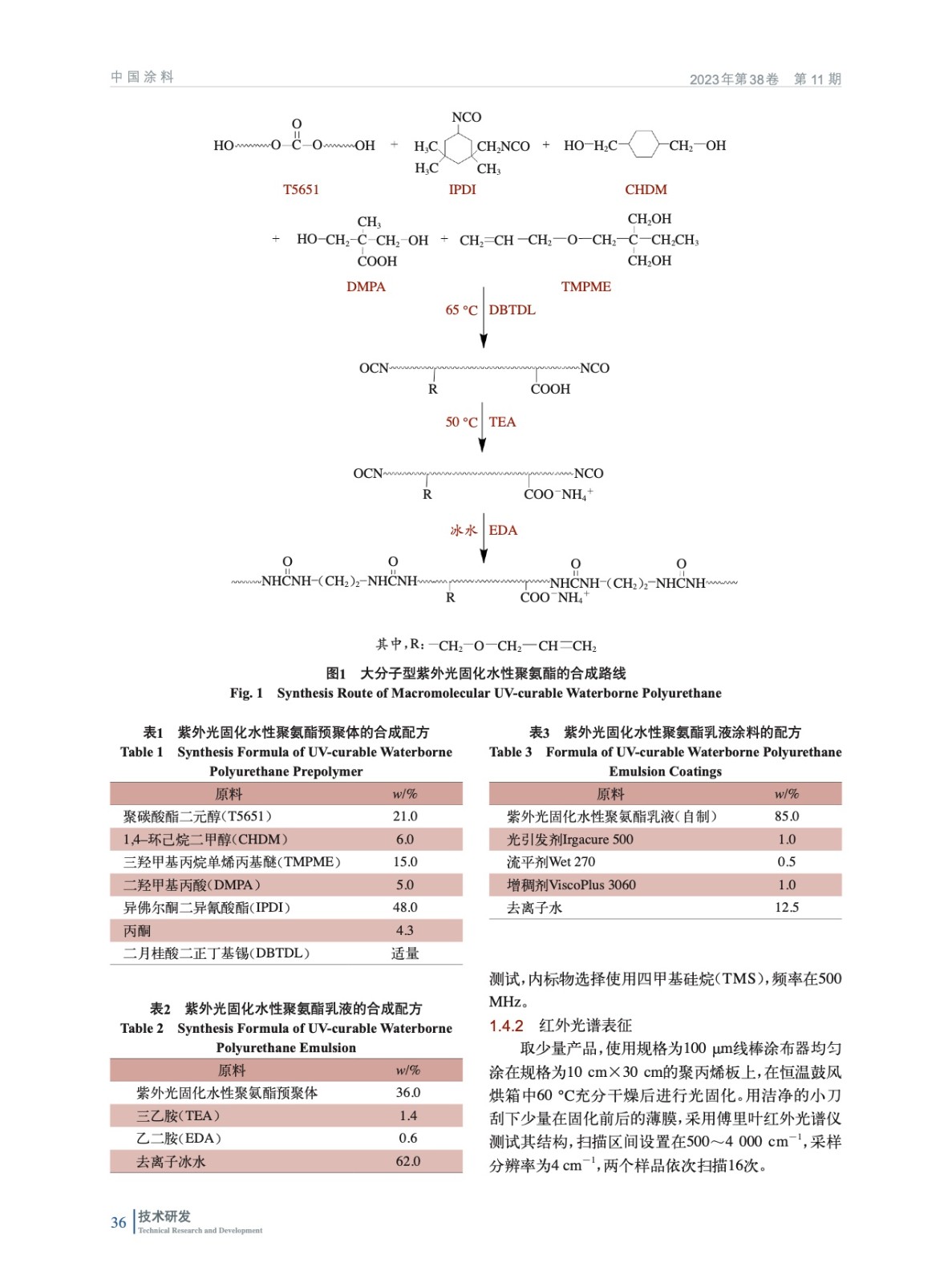

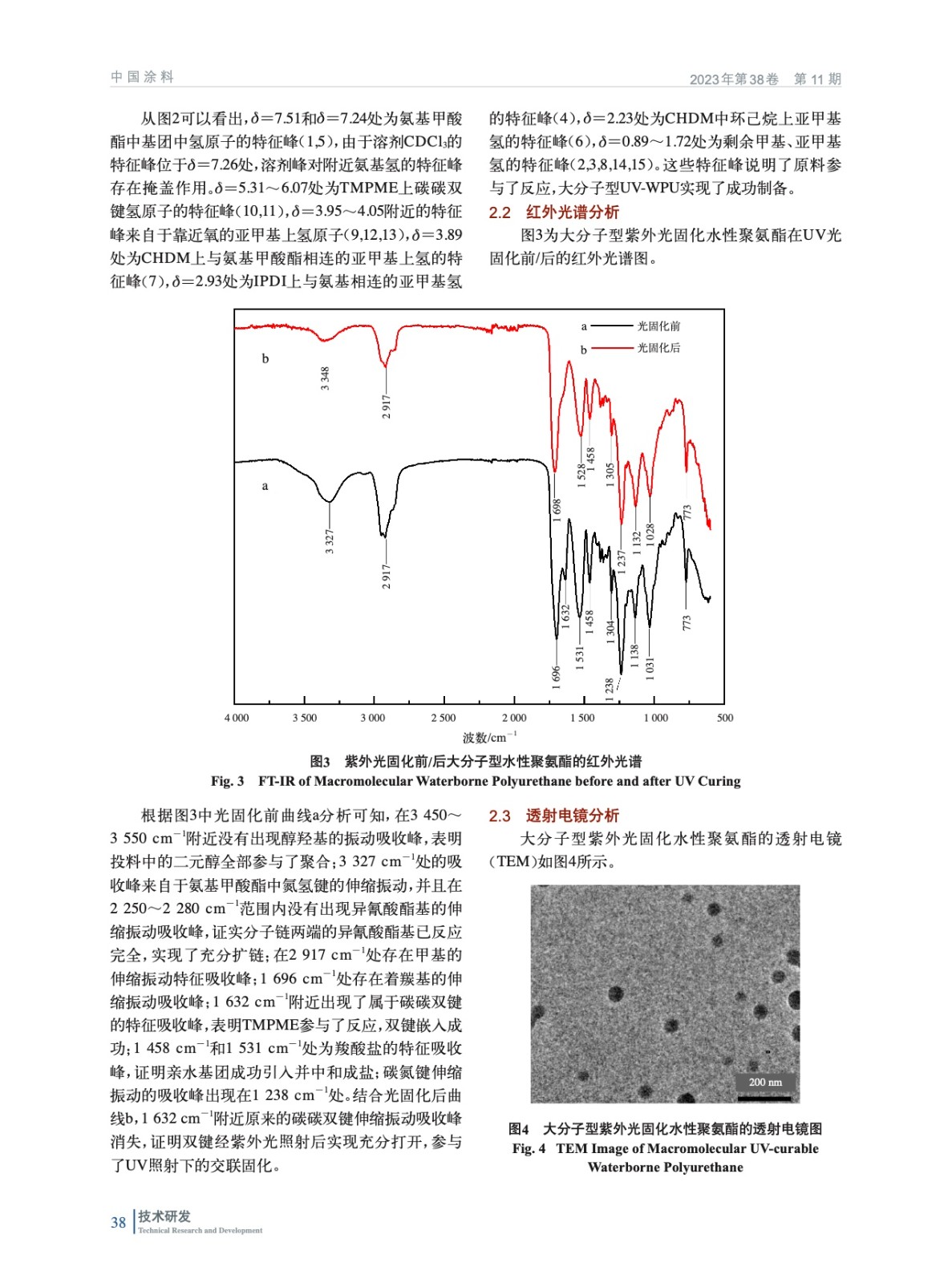

摘要：采用異佛爾酮二異氰酸酯（IPDI）以及1,4–環(huán)己烷二甲醇（CHDM）充當硬段，線性聚碳酸酯二元醇（T5651）作為軟段，三羥甲基丙烷單烯丙基醚（TMPME）充當光敏單體，二羥甲基丙酸（DMPA）為親水單體，通過擴鏈合成了大分子型紫外光固化水性聚氨酯（UV-WPU）。結合核磁共振波譜（NMR）、傅里葉紅外光譜（FT-IR）、透射電鏡（TEM）、熱重分析（TGA）以及激光粒度分析儀對合成的乳液及涂膜的結構與性能進行了表征，探討了TMPME、DMPA、CHDM用量和光固化工藝對于樹脂乳液以及成膜后性能的影響。結果表明：當TMPME質量分數(shù)為15%，CHDM、DMPA質量分數(shù)分別為6%、5%時制得的聚氨酯乳液貯存穩(wěn)定、性能優(yōu)異；經紫外光固化35 s后涂膜硬度高、不黃變，耐溶劑性好。
