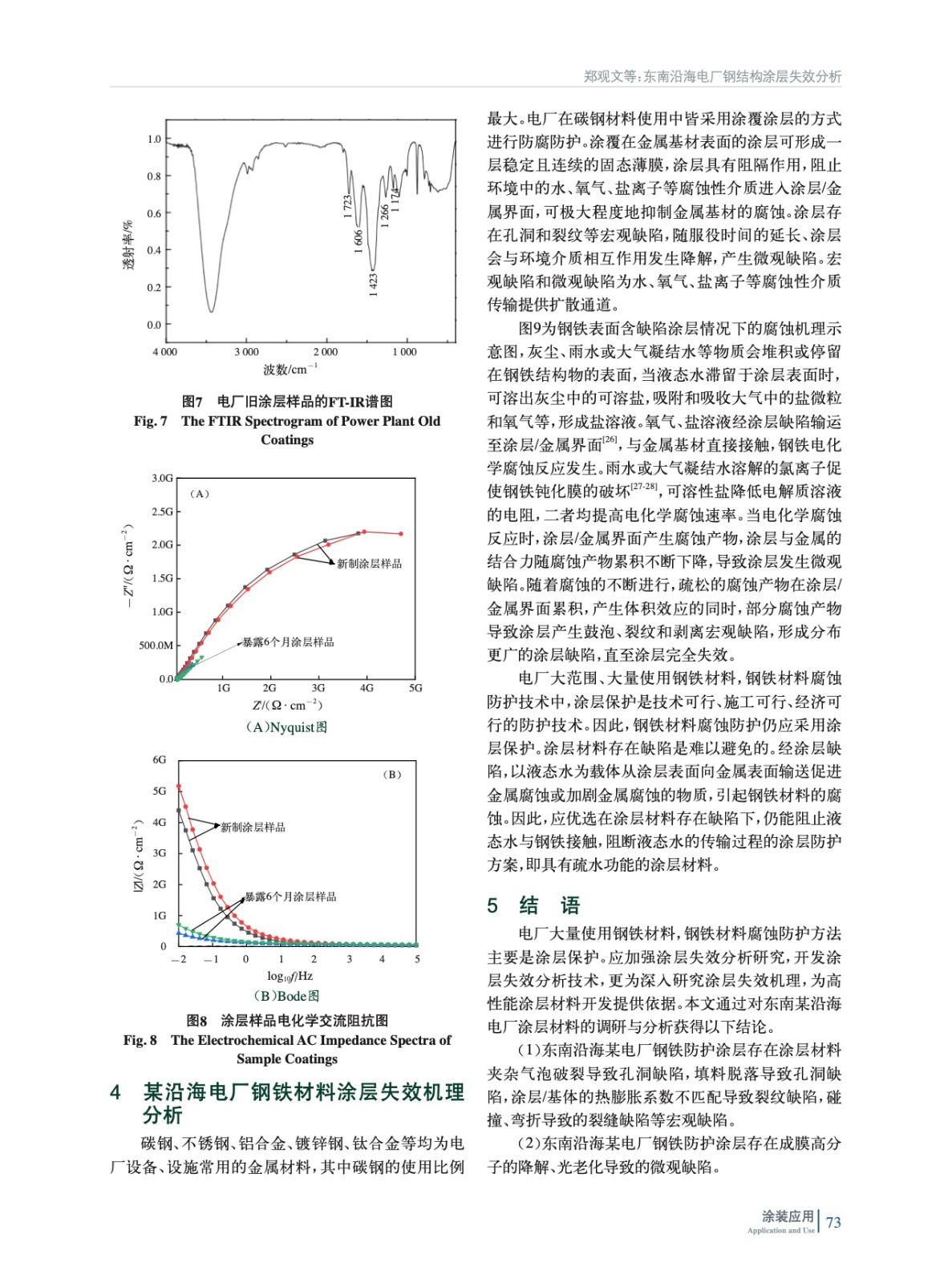

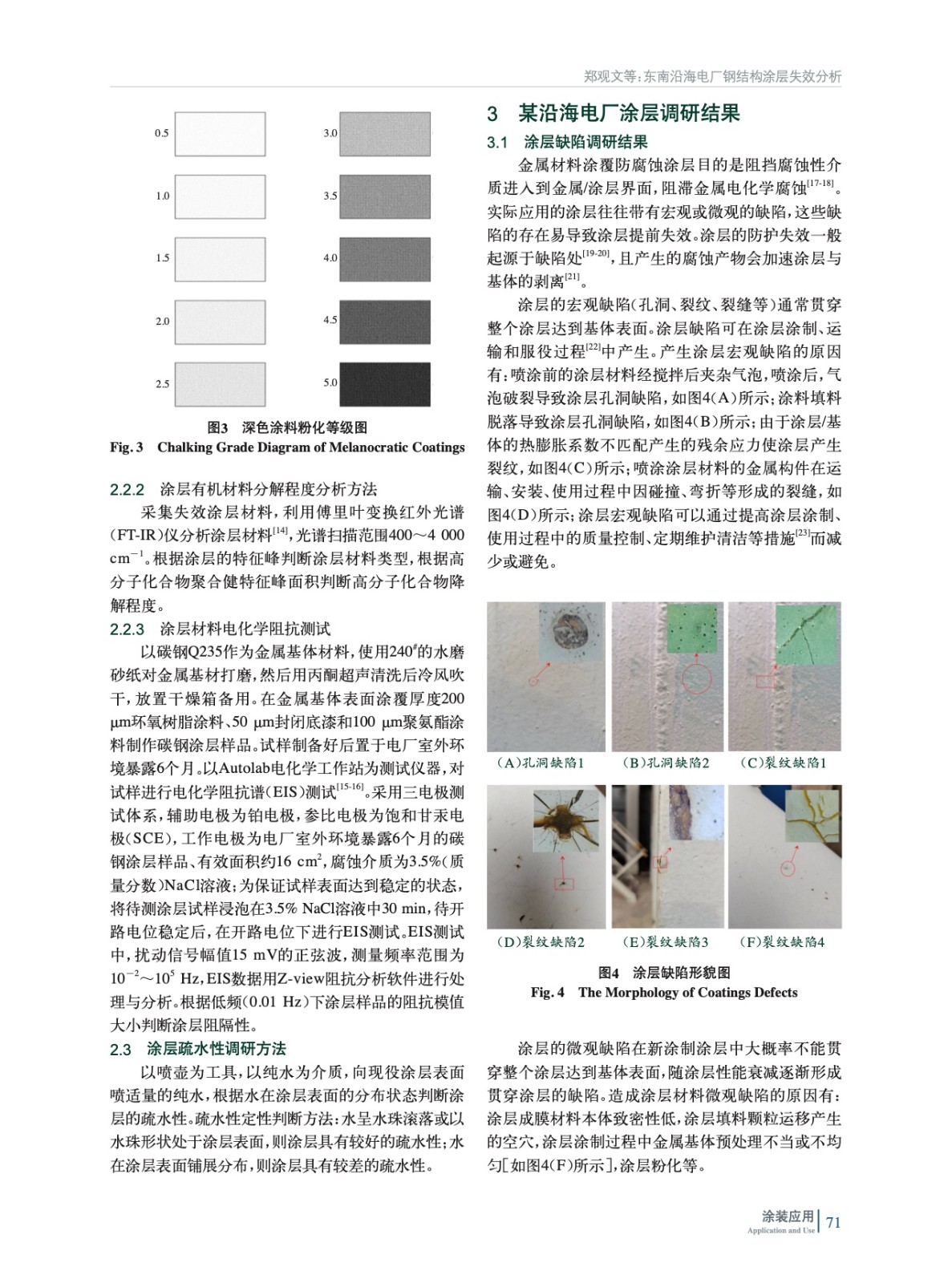

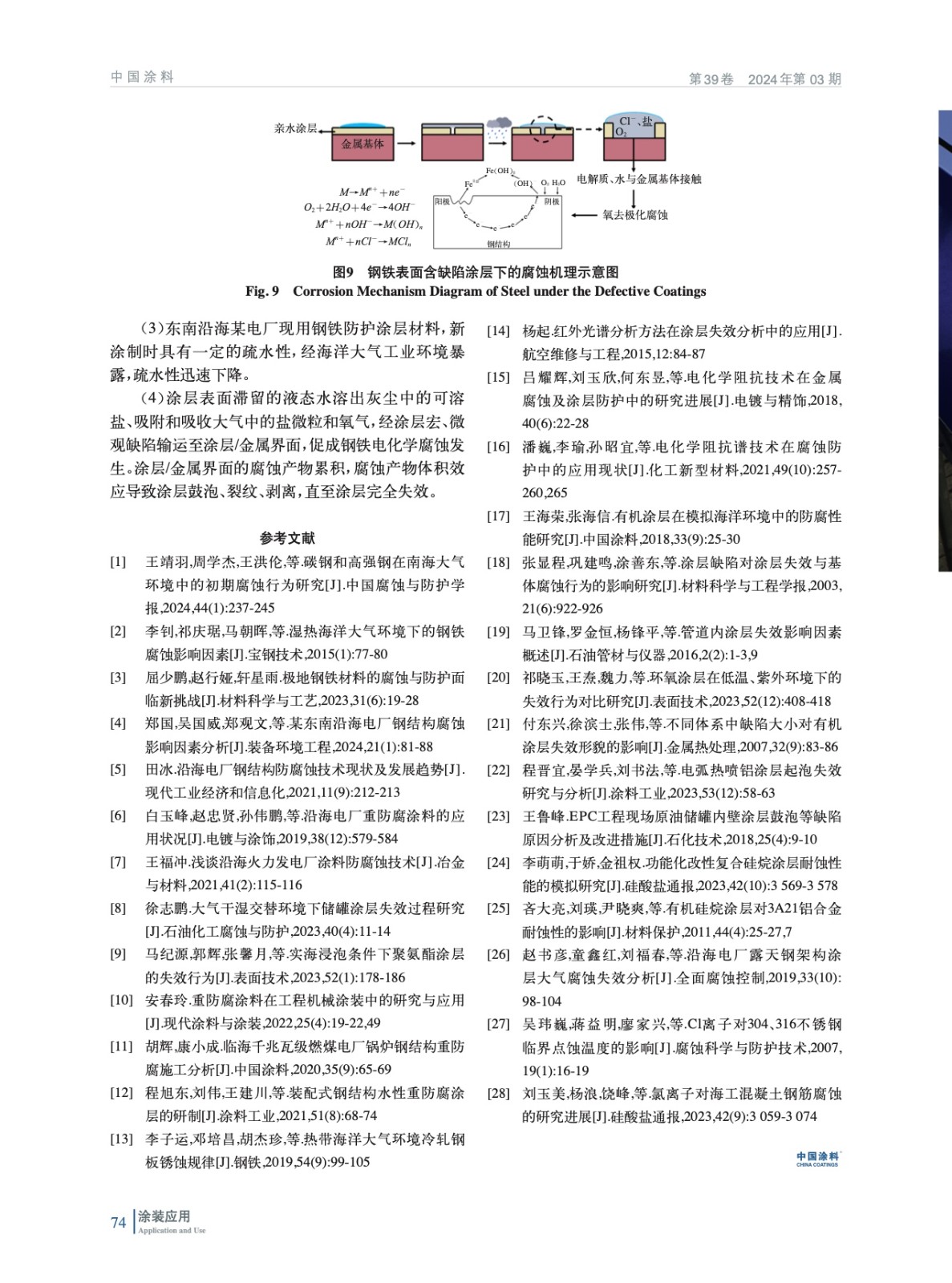

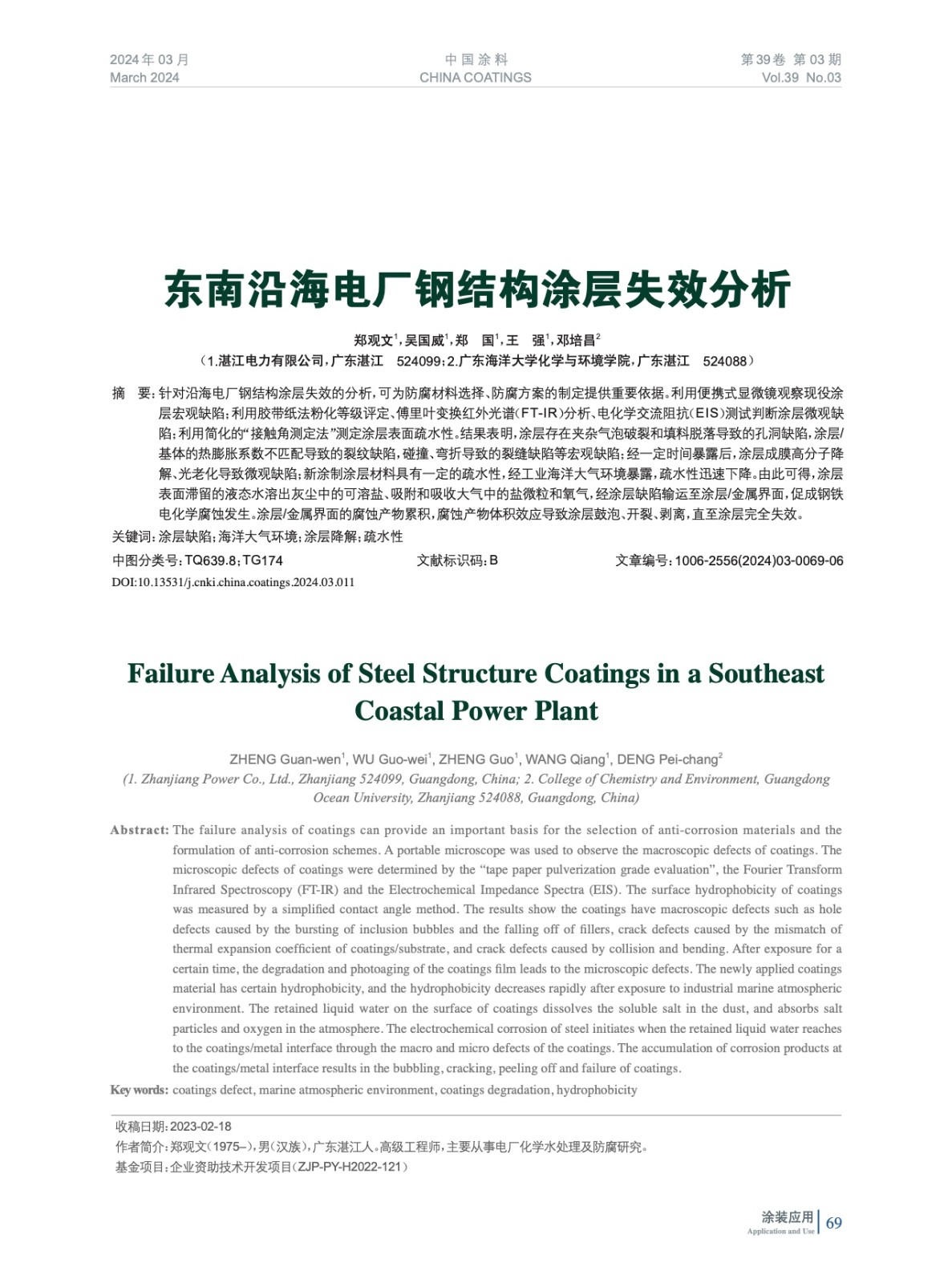

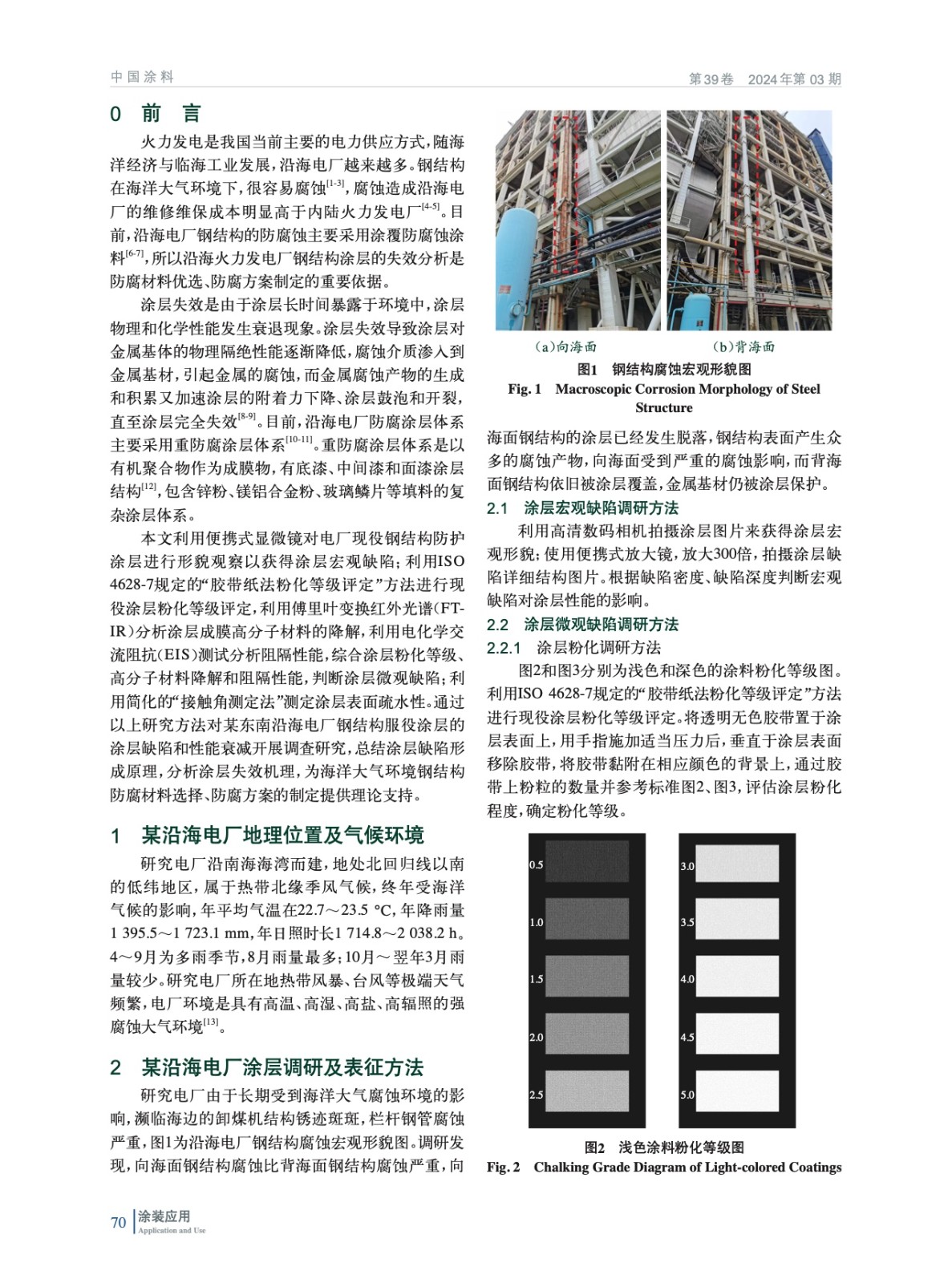

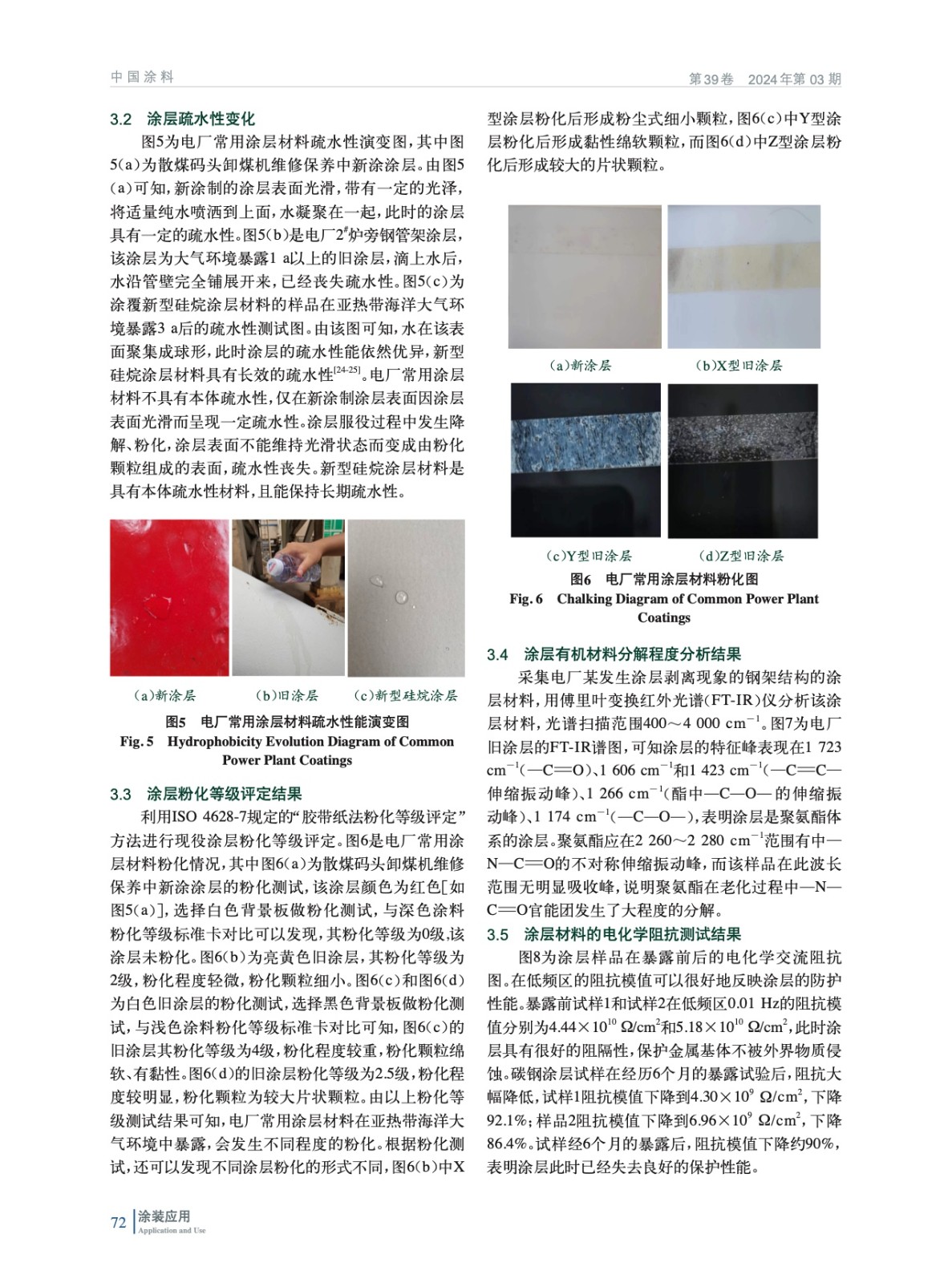

摘要：針對沿海電廠鋼結(jié)構(gòu)涂層失效的分析，可為防腐材料選擇、防腐方案的制定提供重要依據(jù)。利用便攜式顯微鏡觀察現(xiàn)役涂層宏觀缺陷；利用膠帶紙法粉化等級評定、傅里葉變換紅外光譜（FT-IR）分析、電化學(xué)交流阻抗（EIS）測試判斷涂層微觀缺陷；利用簡化的“接觸角測定法”測定涂層表面疏水性。結(jié)果表明，涂層存在夾雜氣泡破裂和填料脫落導(dǎo)致的孔洞缺陷，涂層/基體的熱膨脹系數(shù)不匹配導(dǎo)致的裂紋缺陷，碰撞、彎折導(dǎo)致的裂縫缺陷等宏觀缺陷；經(jīng)一定時(shí)間暴露后，涂層成膜高分子降解、光老化導(dǎo)致微觀缺陷；新涂制涂層材料具有一定的疏水性，經(jīng)工業(yè)海洋大氣環(huán)境暴露，疏水性迅速下降。由此可得，涂層表面滯留的液態(tài)水溶出灰塵中的可溶鹽、吸附和吸收大氣中的鹽微粒和氧氣，經(jīng)涂層缺陷輸運(yùn)至涂層/金屬界面，促成鋼鐵電化學(xué)腐蝕發(fā)生。涂層/金屬界面的腐蝕產(chǎn)物累積，腐蝕產(chǎn)物體積效應(yīng)導(dǎo)致涂層鼓泡、開裂、剝離，直至涂層完全失效。
