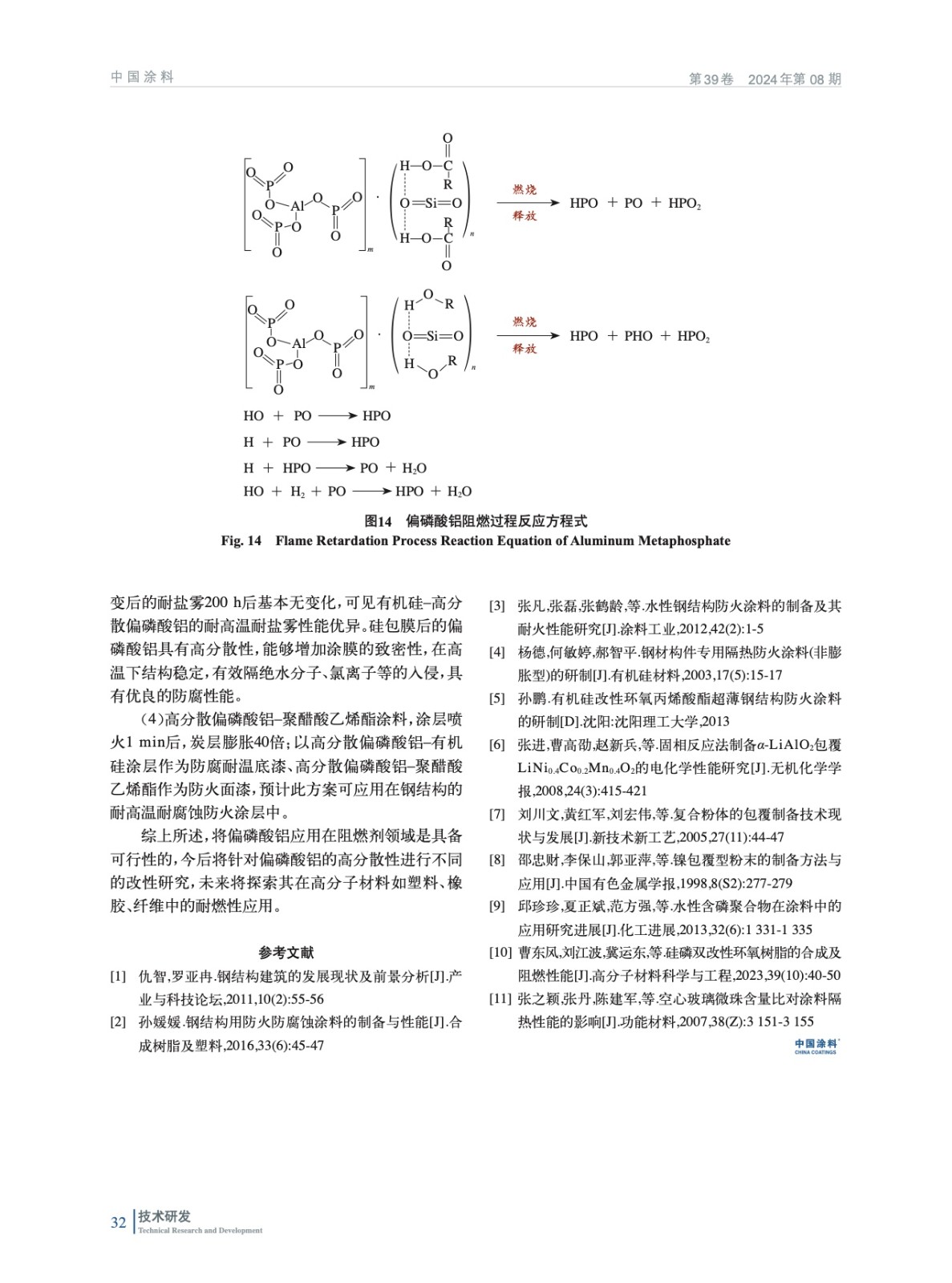

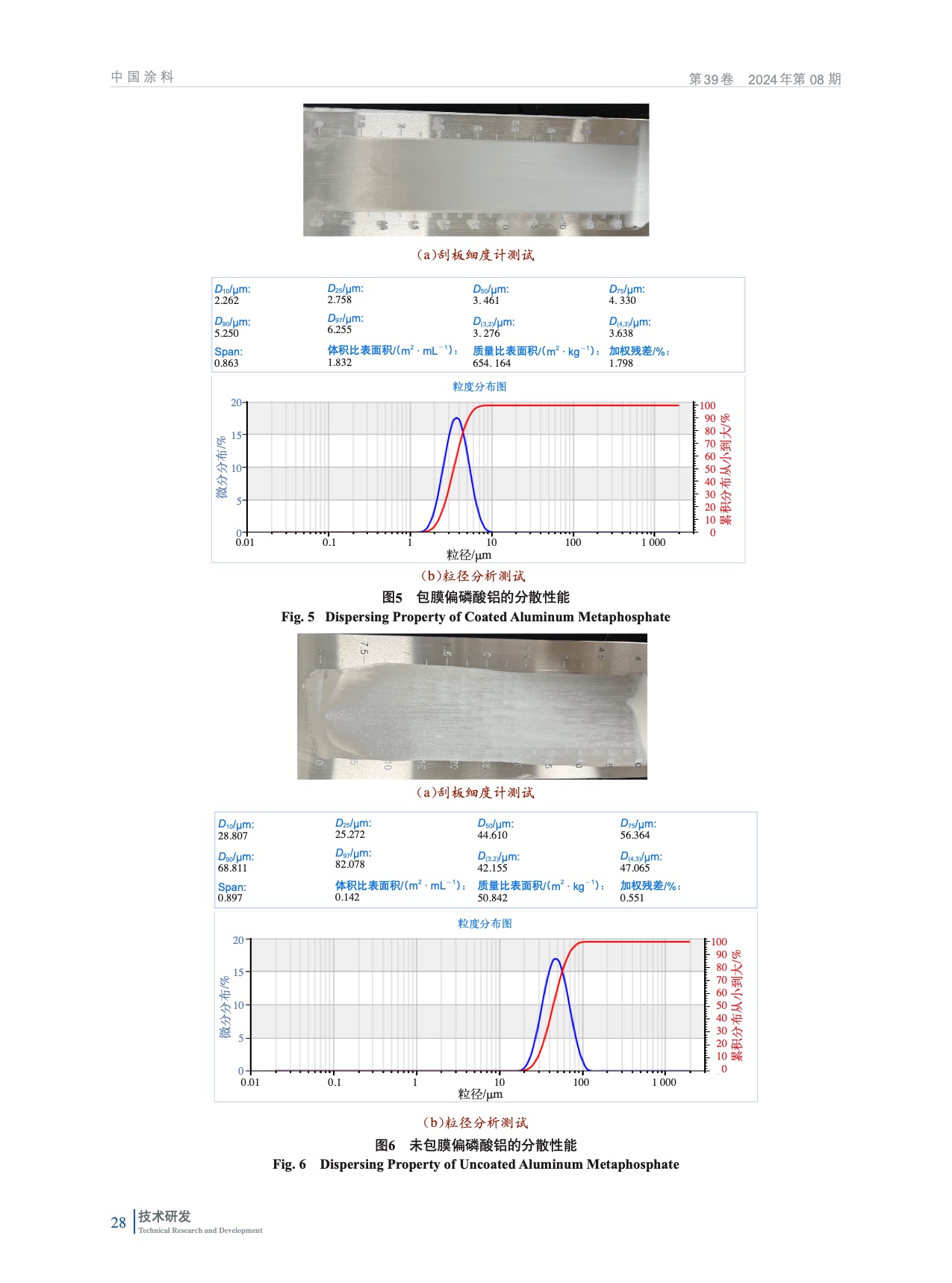

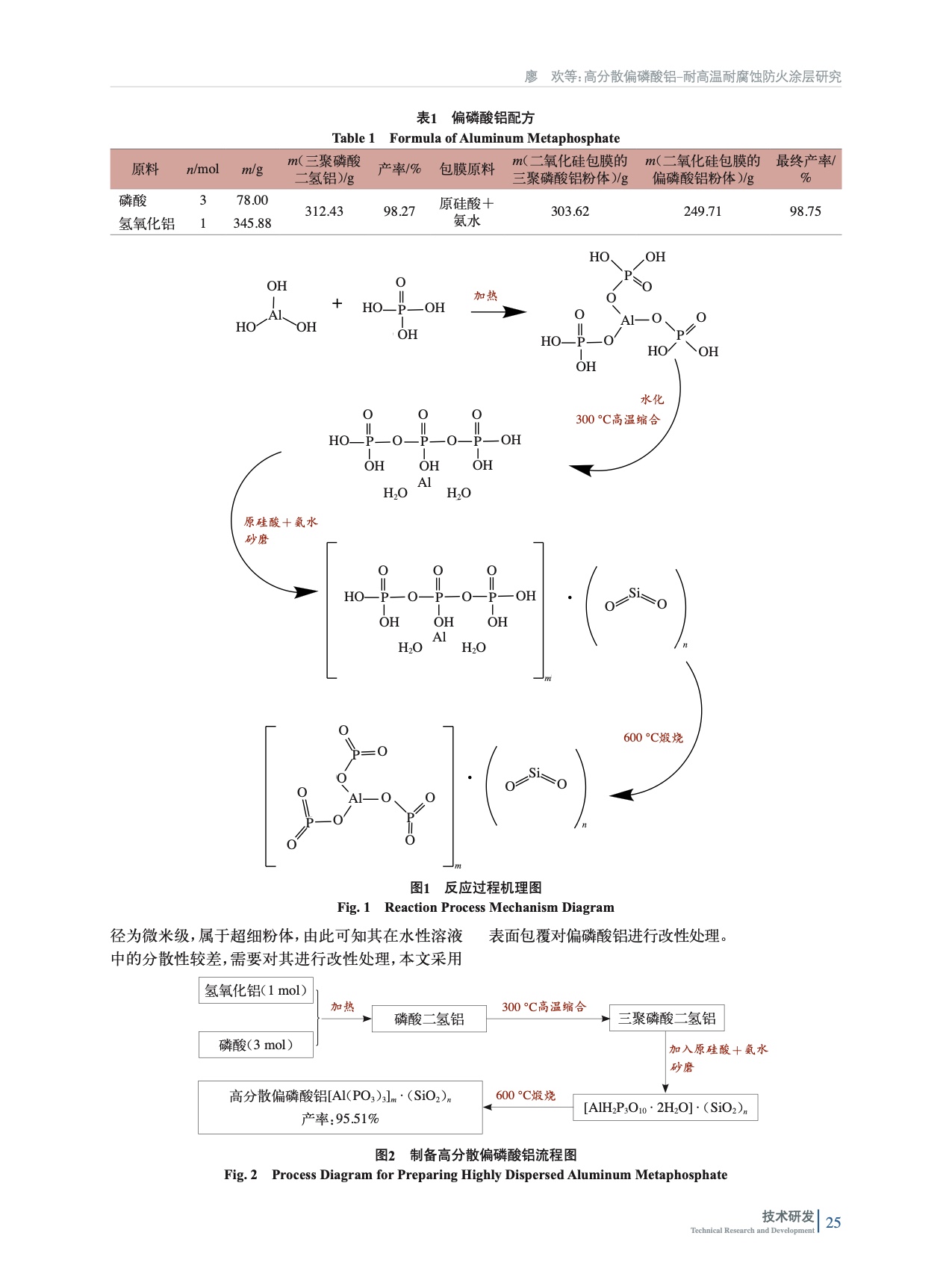

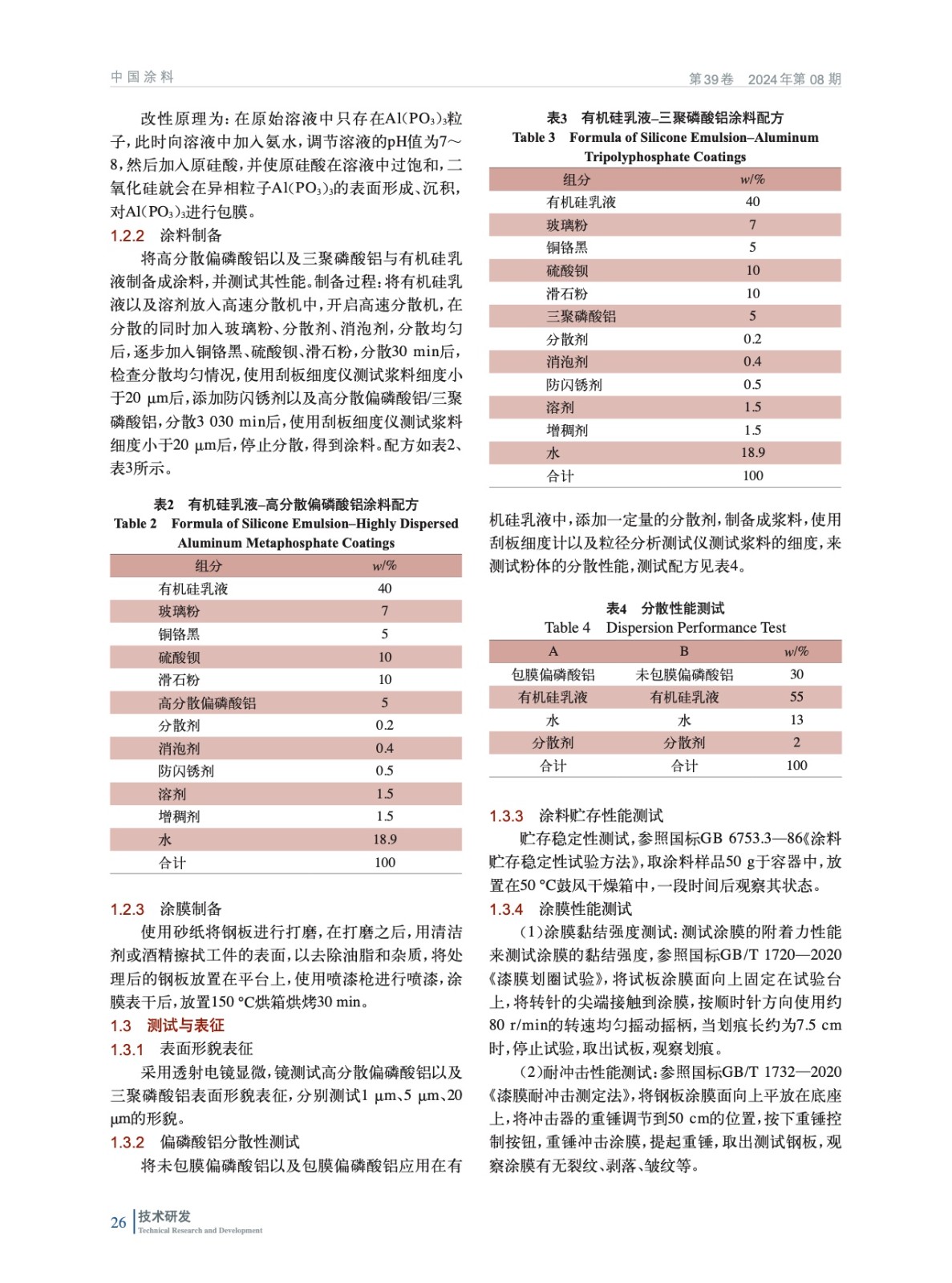

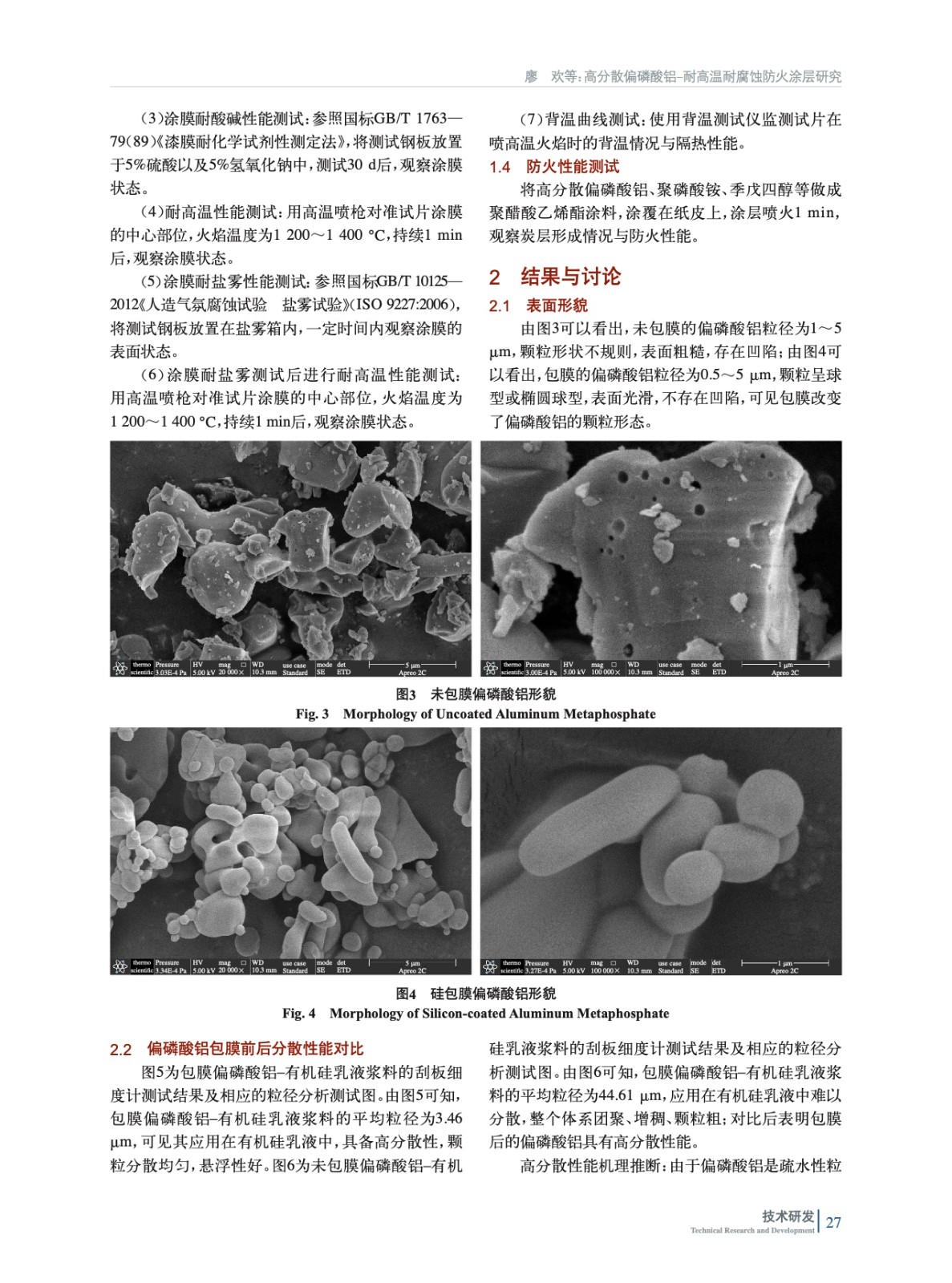

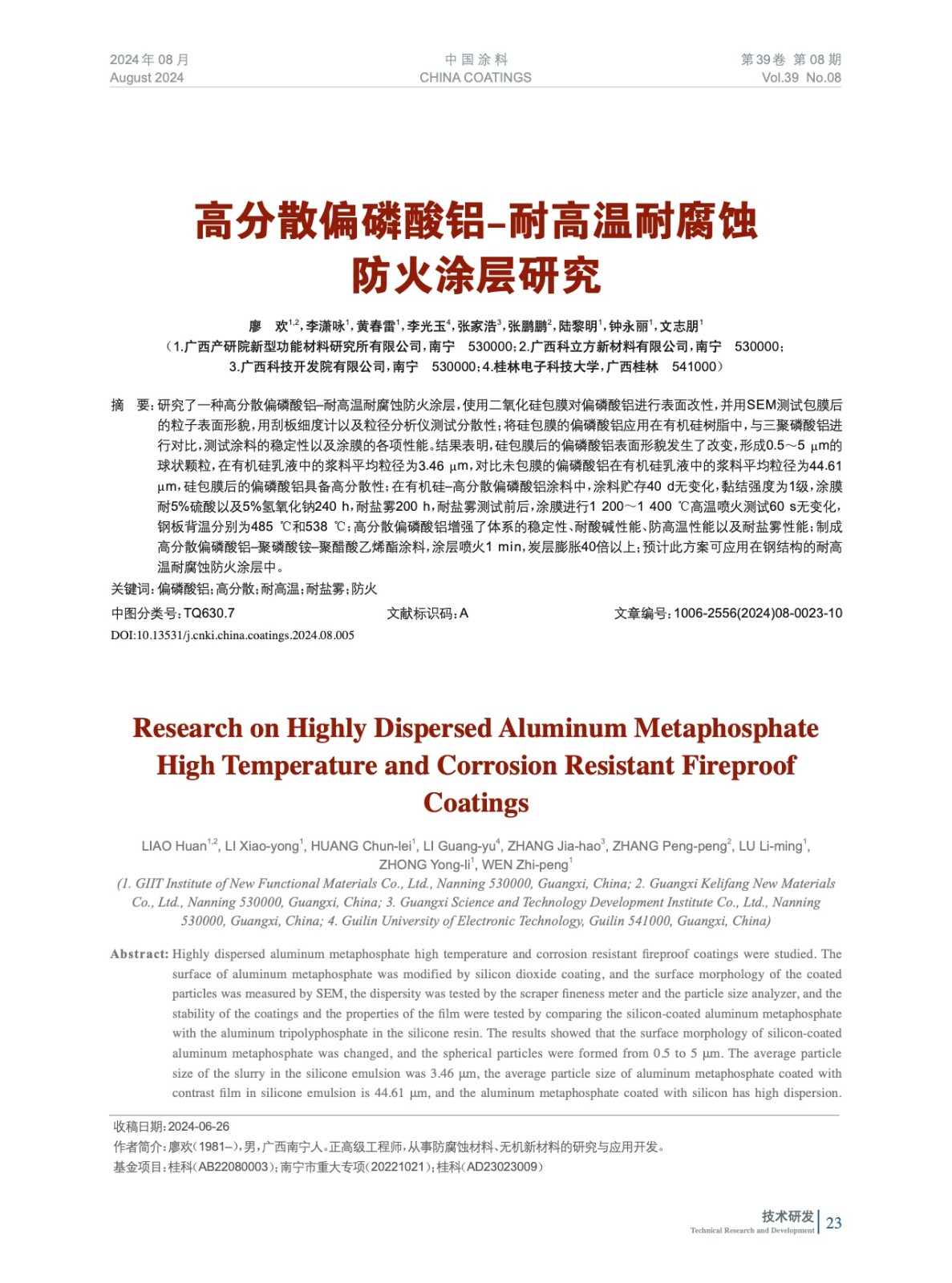

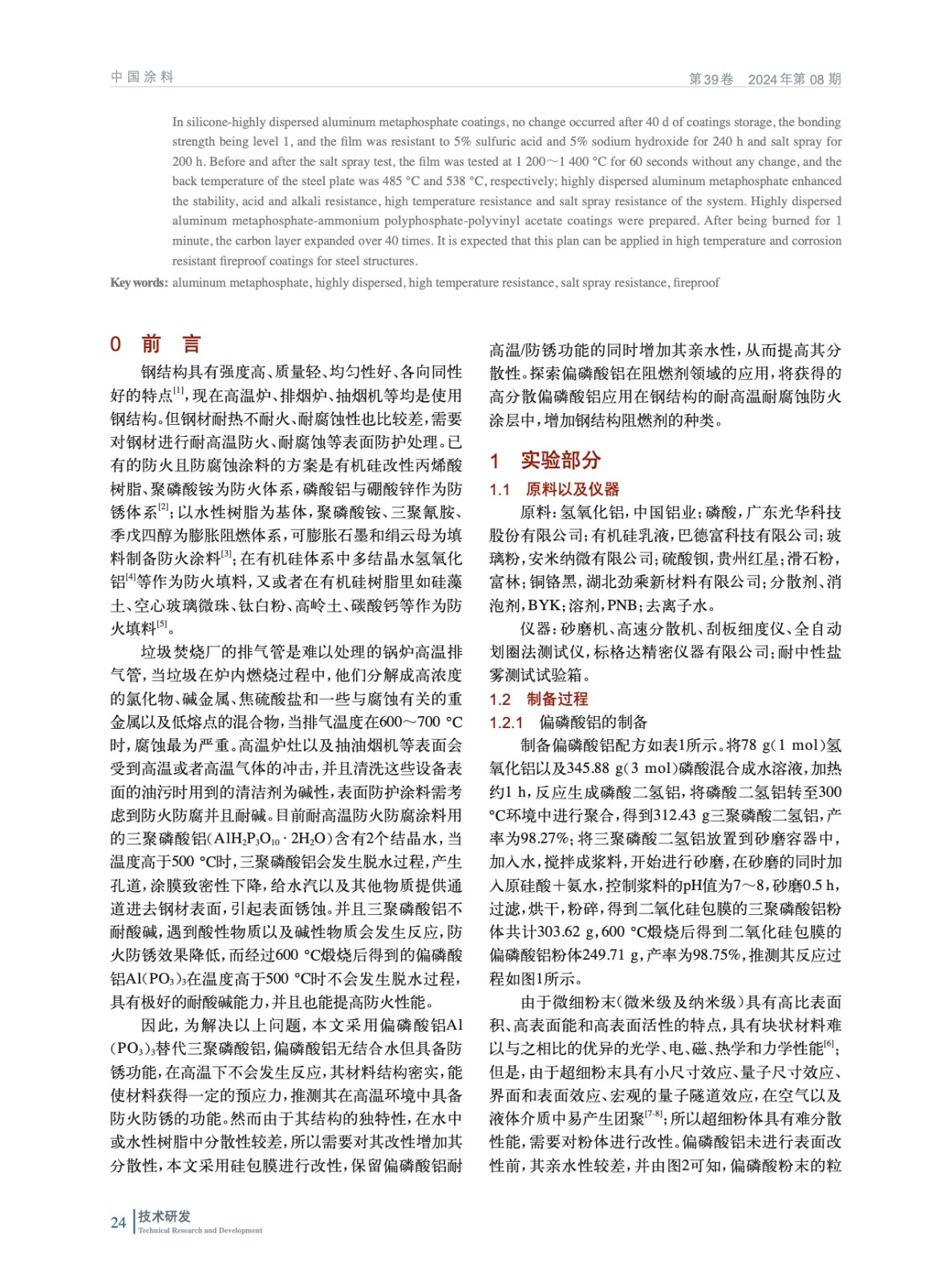

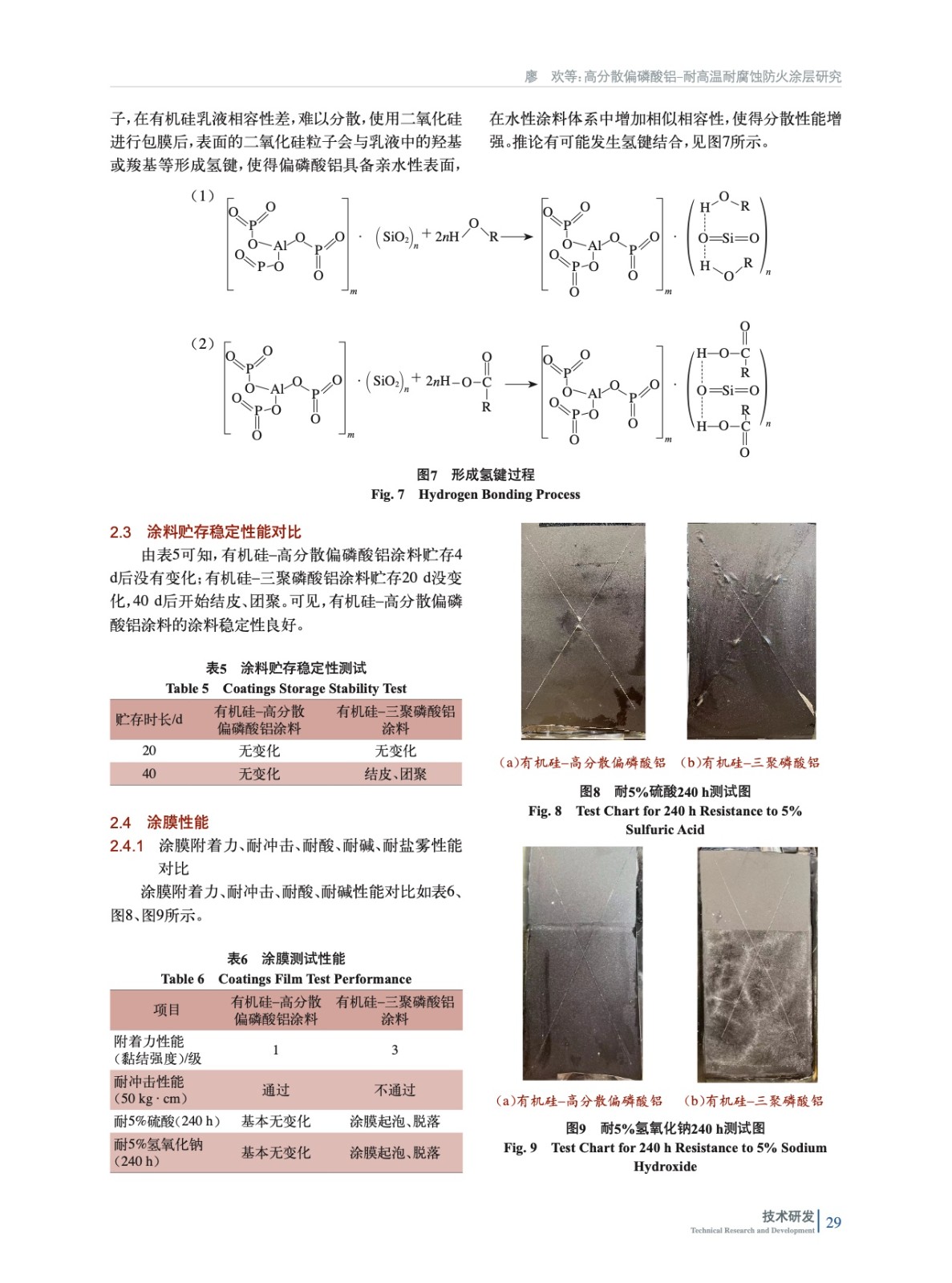

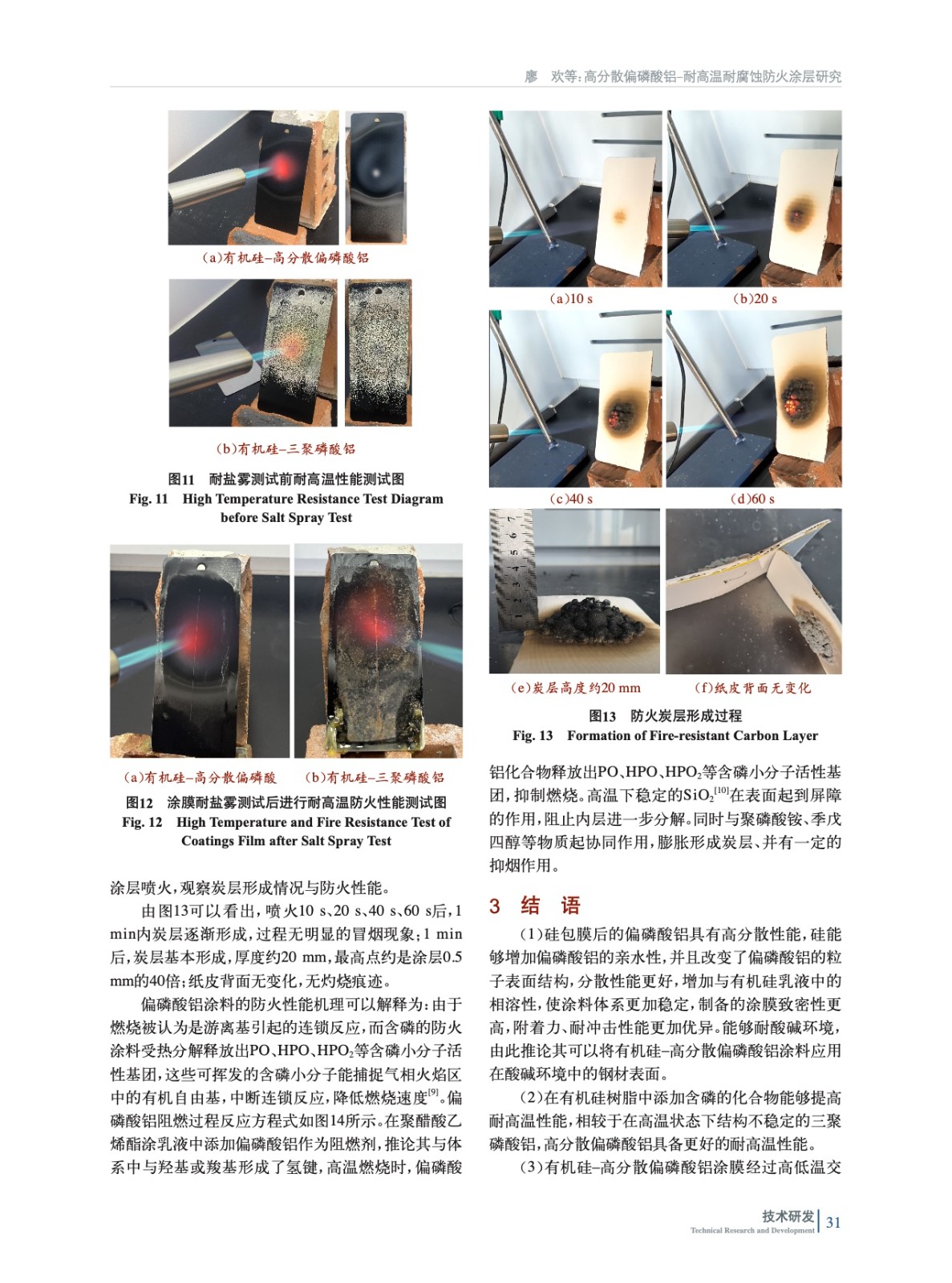

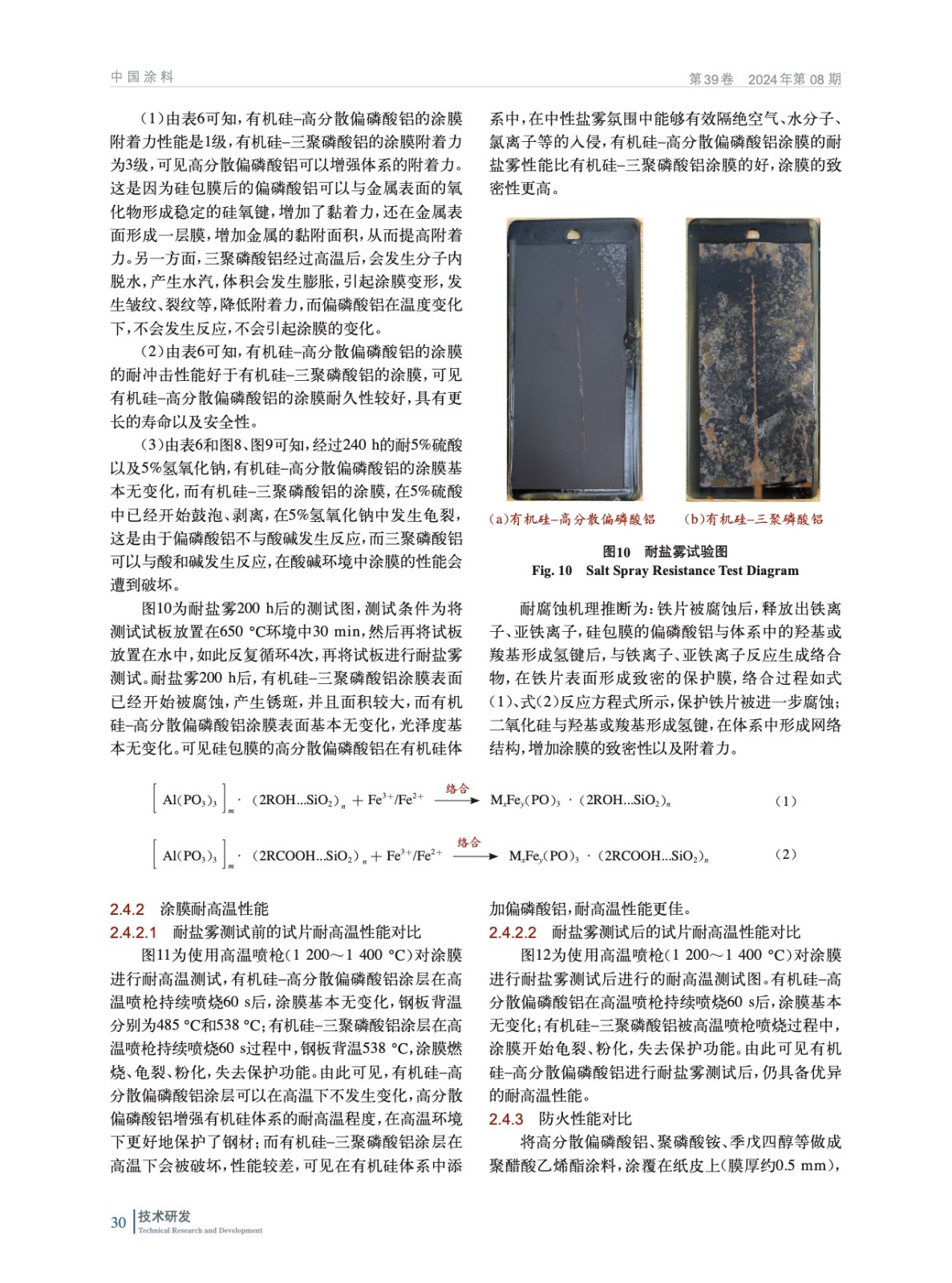

摘要：研究了一種高分散偏磷酸鋁–耐高溫耐腐蝕防火涂層，使用二氧化硅包膜對(duì)偏磷酸鋁進(jìn)行表面改性，并用SEM測(cè)試包膜后的粒子表面形貌，用刮板細(xì)度計(jì)以及粒徑分析儀測(cè)試分散性；將硅包膜的偏磷酸鋁應(yīng)用在有機(jī)硅樹脂中，與三聚磷酸鋁進(jìn)行對(duì)比，測(cè)試涂料的穩(wěn)定性以及涂膜的各項(xiàng)性能。結(jié)果表明，硅包膜后的偏磷酸鋁表面形貌發(fā)生了改變，形成0.5～5 μm的球狀顆粒，在有機(jī)硅乳液中的漿料平均粒徑為3.46 μm，對(duì)比未包膜的偏磷酸鋁在有機(jī)硅乳液中的漿料平均粒徑為44.61 μm，硅包膜后的偏磷酸鋁具備高分散性；在有機(jī)硅–高分散偏磷酸鋁涂料中，涂料貯存40 d無變化，黏結(jié)強(qiáng)度為1級(jí)，涂膜耐5%硫酸以及5%氫氧化鈉240 h，耐鹽霧200 h，耐鹽霧測(cè)試前后，涂膜進(jìn)行1 200～1 400 ℃高溫噴火測(cè)試60 s無變化，鋼板背溫分別為485 ℃和538 ℃；高分散偏磷酸鋁增強(qiáng)了體系的穩(wěn)定性、耐酸堿性能、防高溫性能以及耐鹽霧性能；制成高分散偏磷酸鋁–聚磷酸銨–聚醋酸乙烯酯涂料，涂層噴火1 min，炭層膨脹40倍以上；預(yù)計(jì)此方案可應(yīng)用在鋼結(jié)構(gòu)的耐高溫耐腐蝕防火涂層中。
