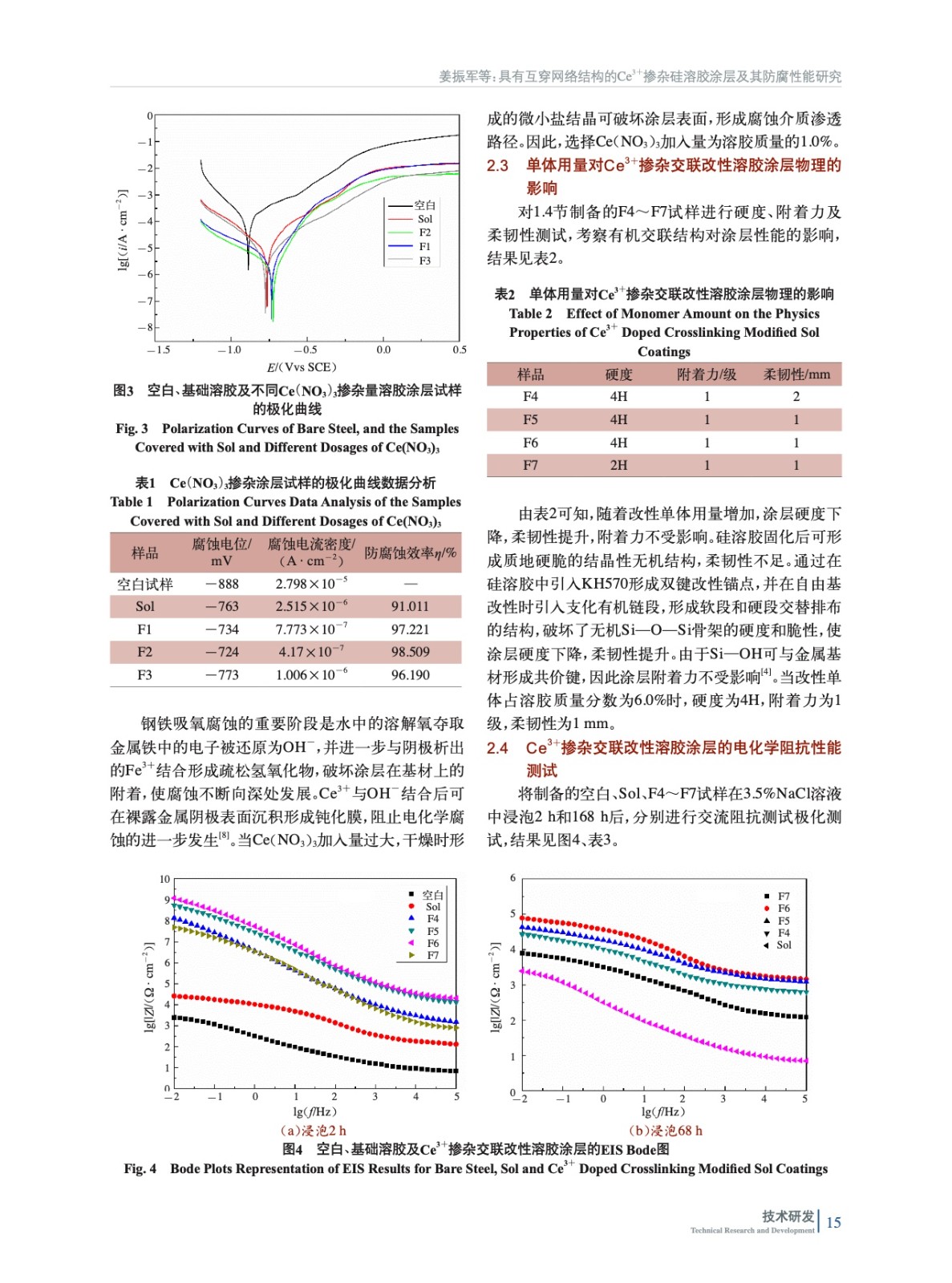

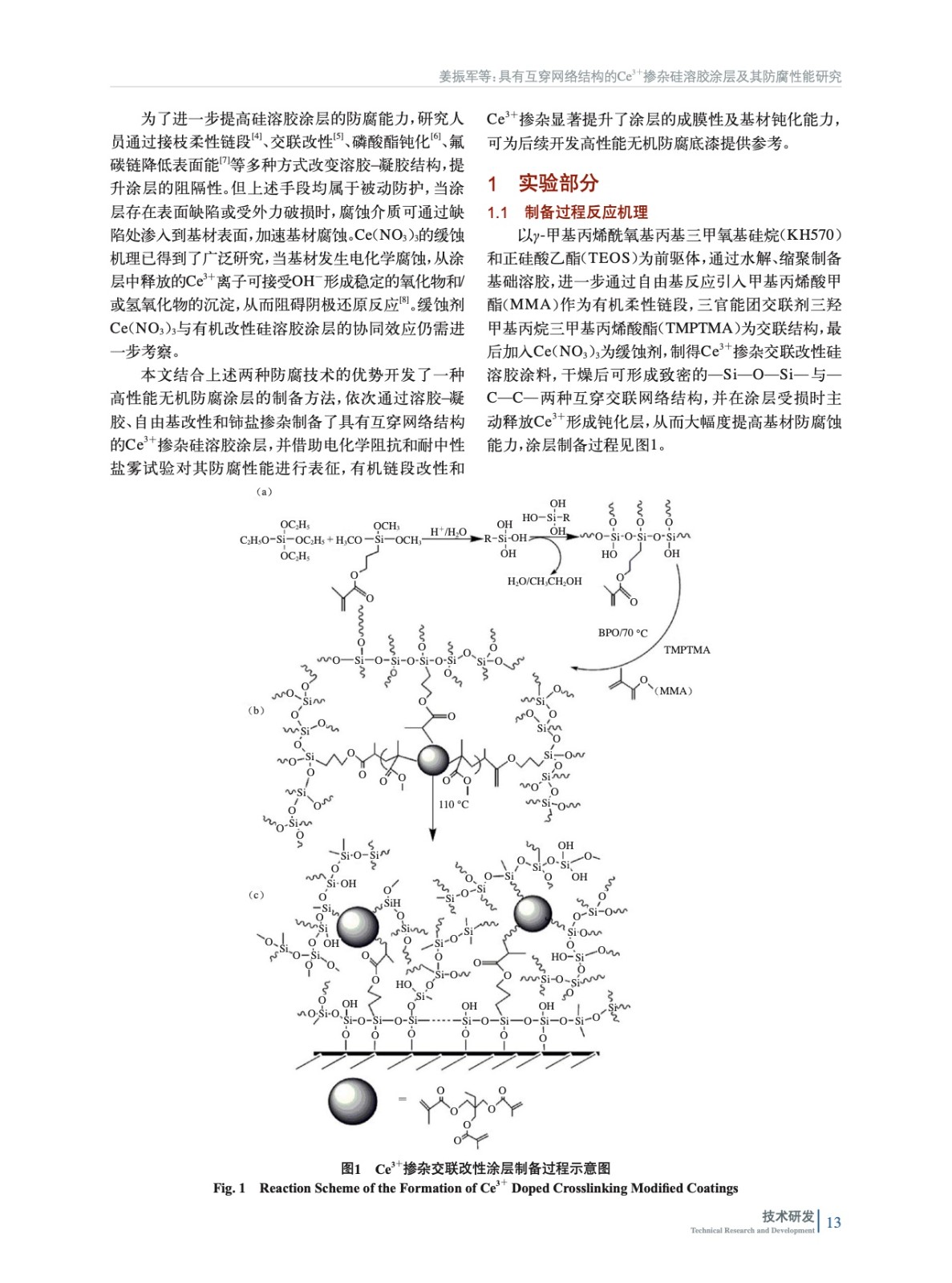

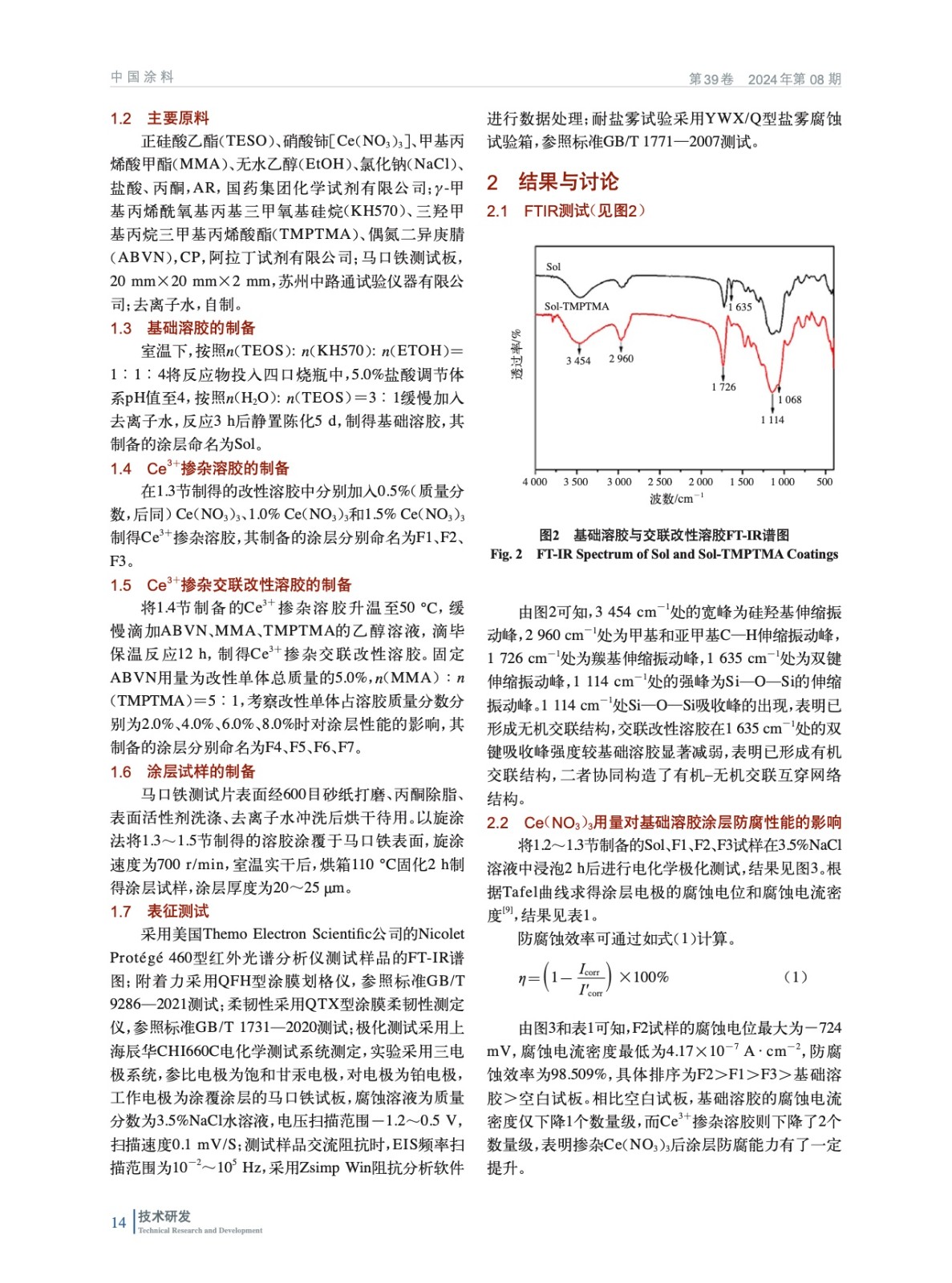

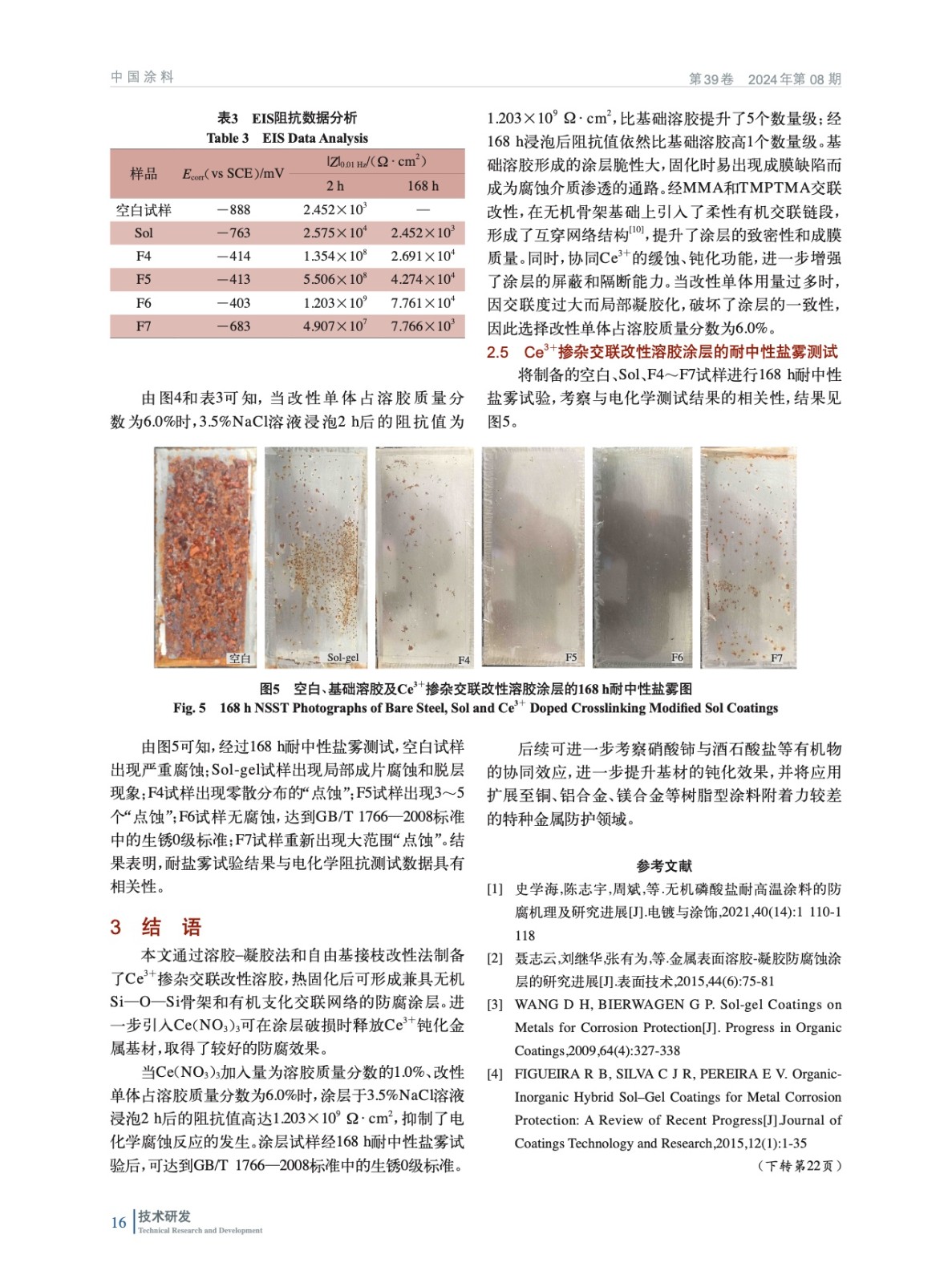

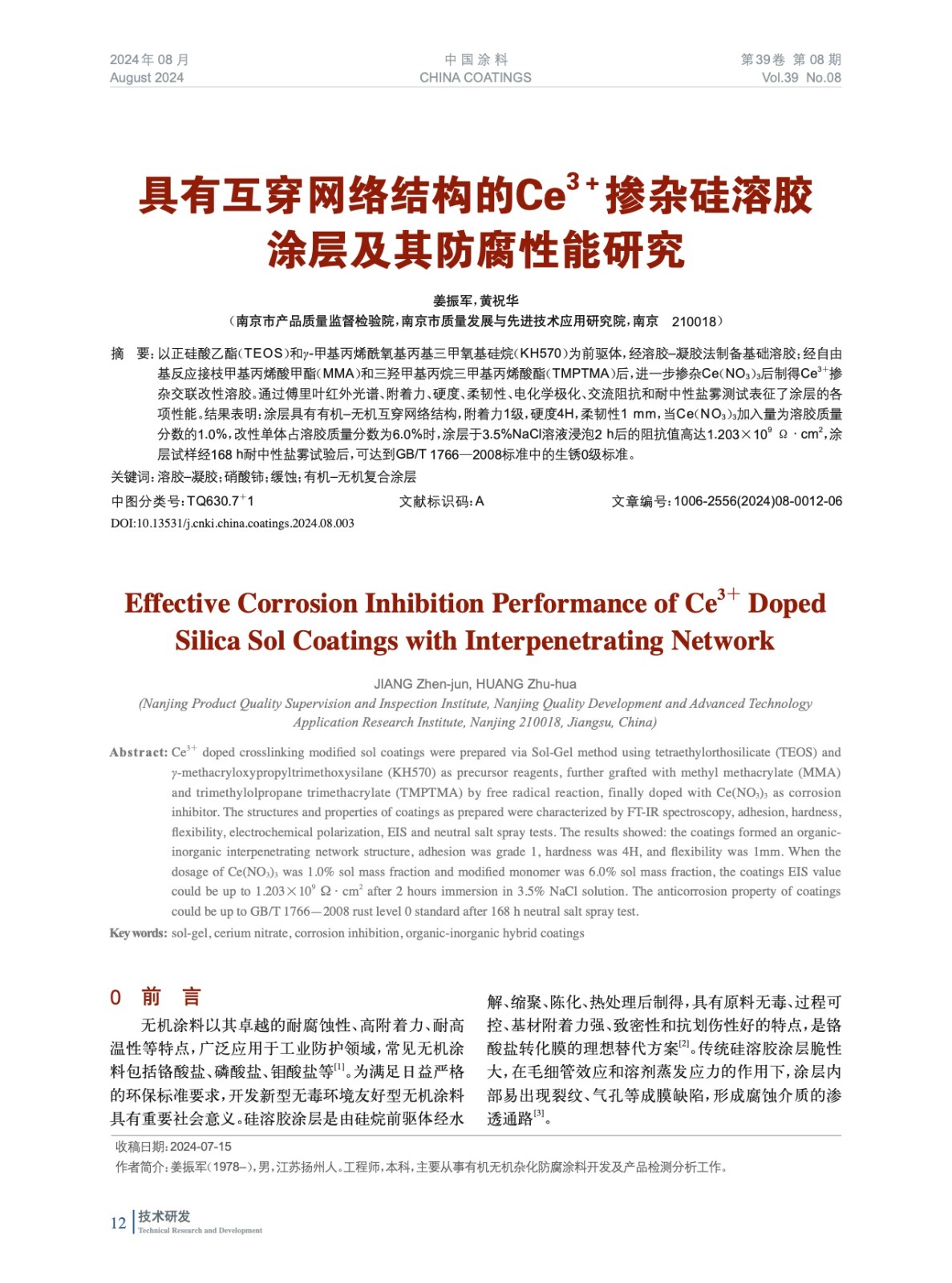

摘要：以正硅酸乙酯（TEOS）和γ-甲基丙烯酰氧基丙基三甲氧基硅烷（KH570）為前驅(qū)體，經(jīng)溶膠–凝膠法制備基礎(chǔ)溶膠；經(jīng)自由基反應(yīng)接枝甲基丙烯酸甲酯（MMA）和三羥甲基丙烷三甲基丙烯酸酯（TMPTMA）后，進一步摻雜Ce（NO3）3后制得Ce3＋摻雜交聯(lián)改性溶膠。通過傅里葉紅外光譜、附著力、硬度、柔韌性、電化學(xué)極化、交流阻抗和耐中性鹽霧測試表征了涂層的各項性能。結(jié)果表明：涂層具有有機–無機互穿網(wǎng)絡(luò)結(jié)構(gòu)，附著力1級，硬度4H，柔韌性1 mm，當(dāng)Ce（NO3）3加入量為溶膠質(zhì)量分數(shù)的1.0%，改性單體占溶膠質(zhì)量分數(shù)為6.0%時，涂層于3.5%NaCl溶液浸泡2 h后的阻抗值高達1.203×109 Ω·cm2，涂層試樣經(jīng)168 h耐中性鹽霧試驗后，可達到GB/T 1766—2008標準中的生銹0級標準。
