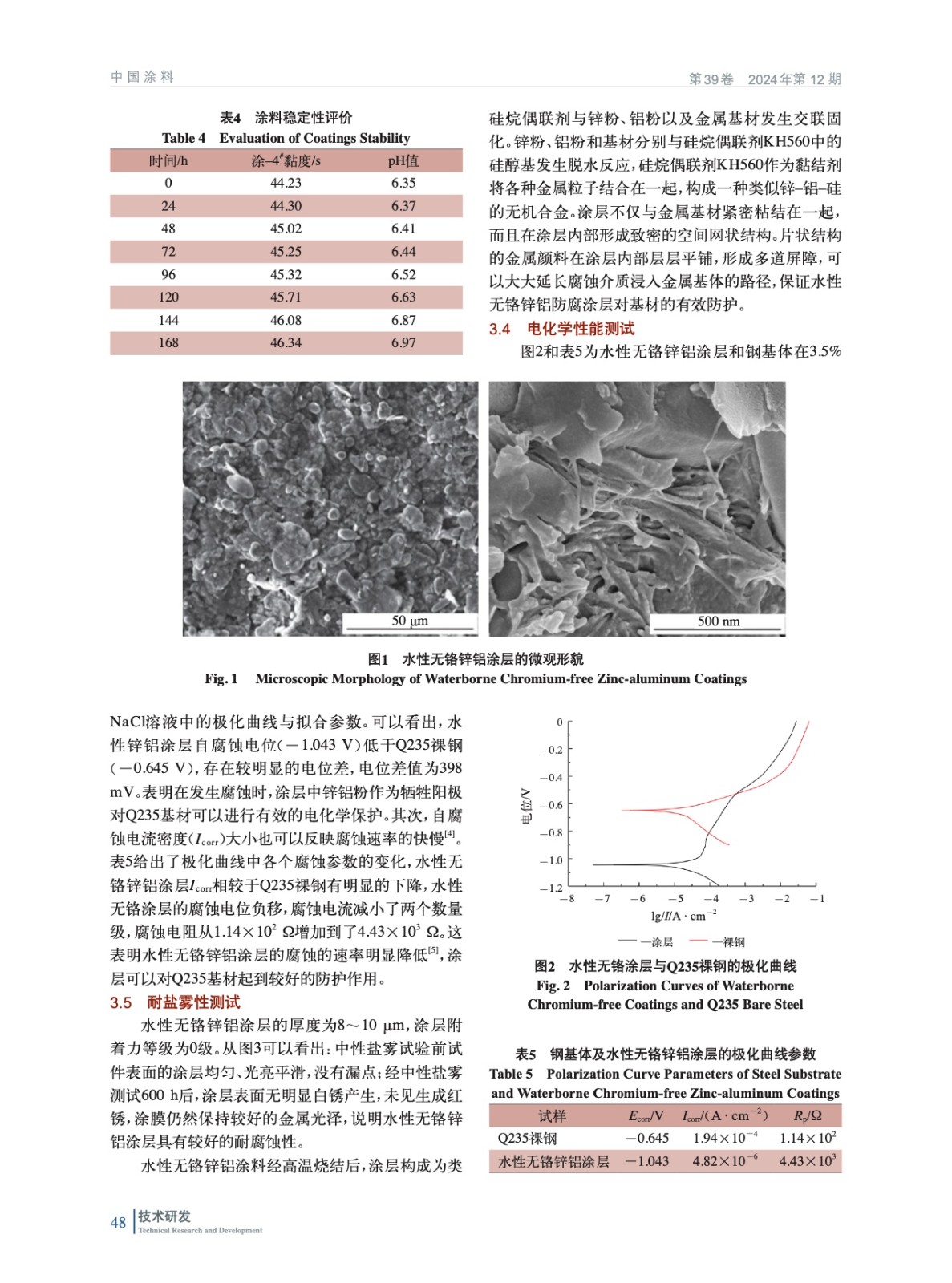

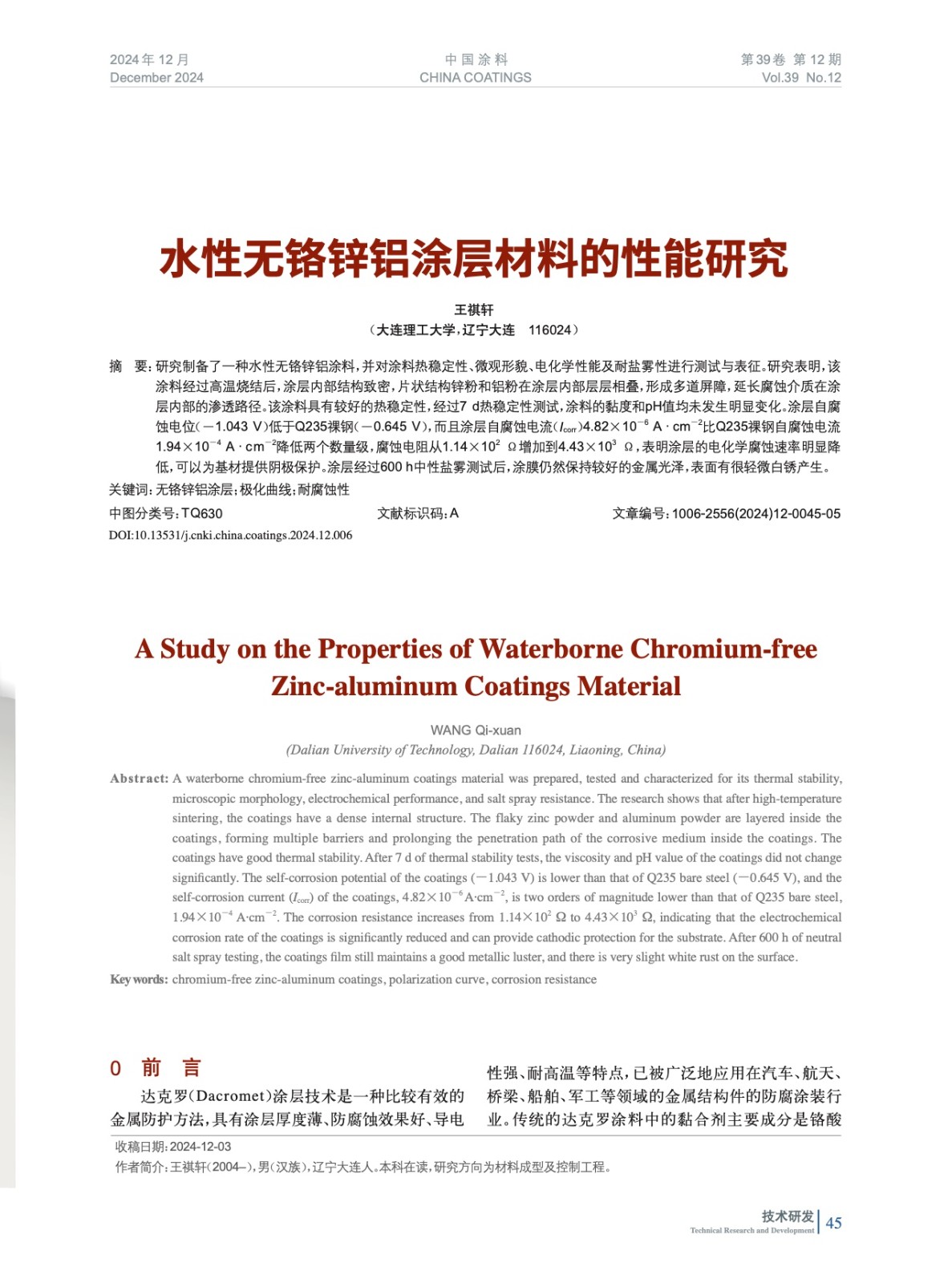

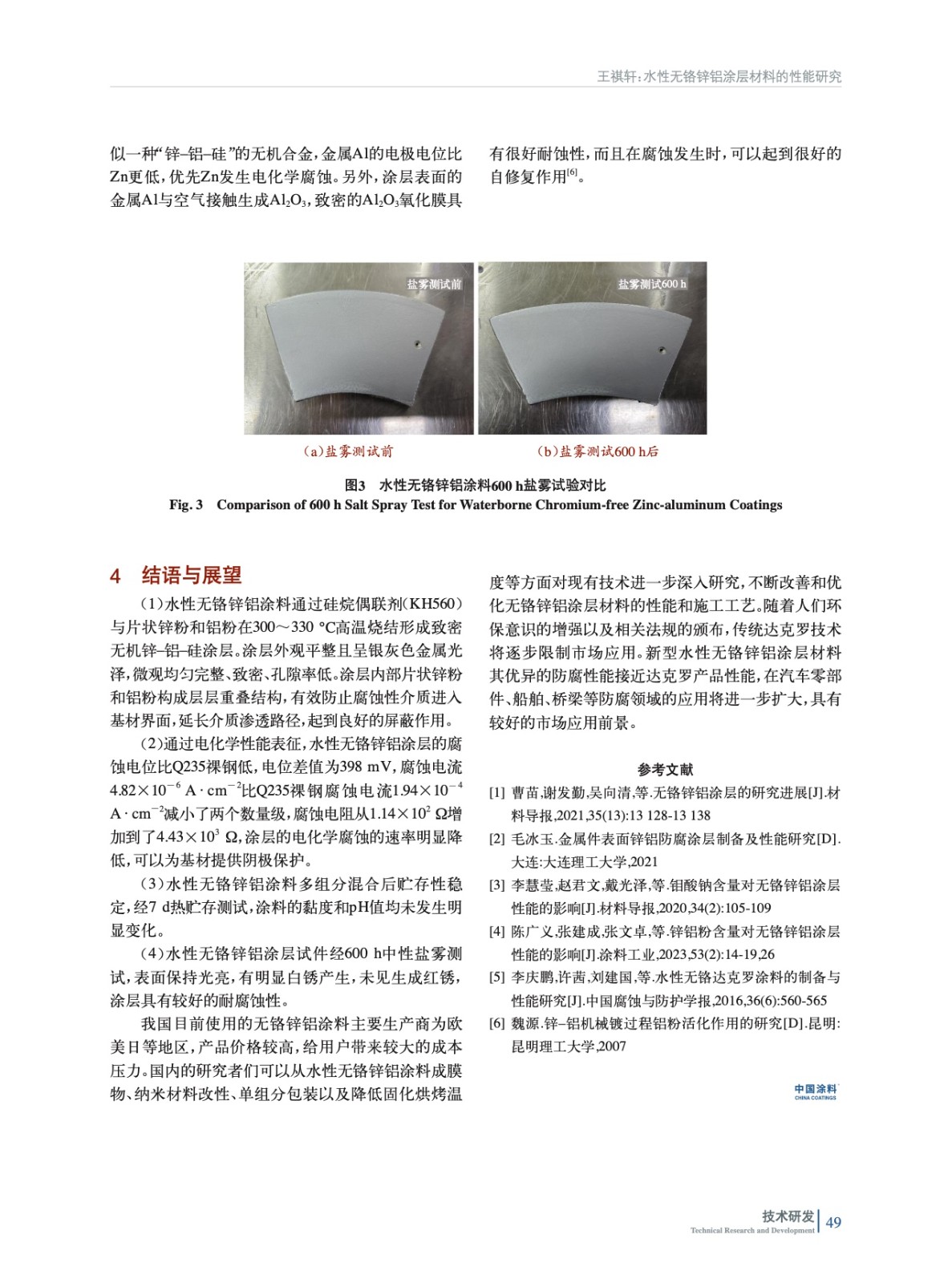

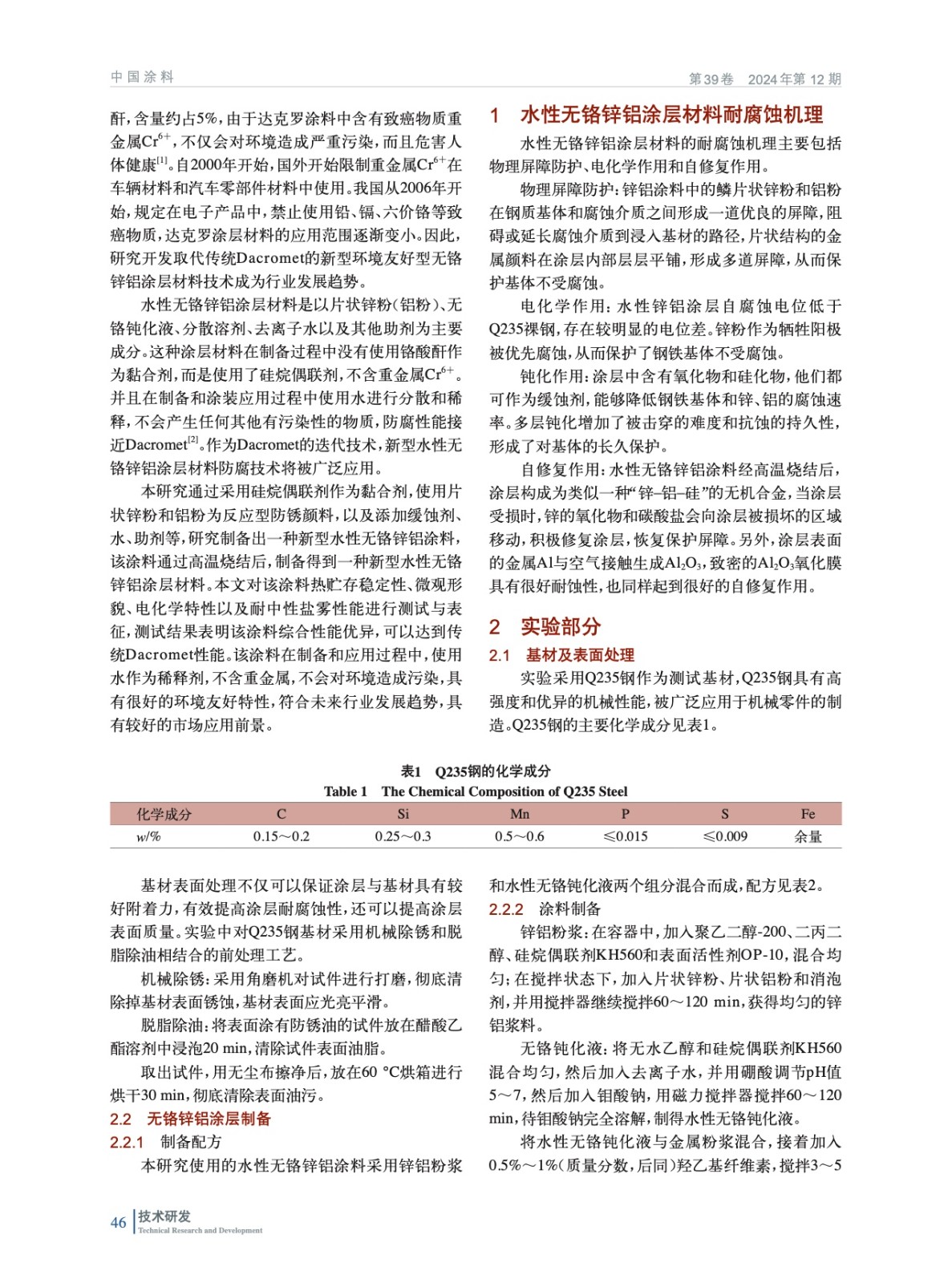

摘要：研究制備了一種水性無(wú)鉻鋅鋁涂料，并對(duì)涂料熱穩(wěn)定性、微觀形貌、電化學(xué)性能及耐鹽霧性進(jìn)行測(cè)試與表征。研究表明，該涂料經(jīng)過(guò)高溫?zé)Y(jié)后，涂層內(nèi)部結(jié)構(gòu)致密，片狀結(jié)構(gòu)鋅粉和鋁粉在涂層內(nèi)部層層相疊，形成多道屏障，延長(zhǎng)腐蝕介質(zhì)在涂層內(nèi)部的滲透路徑。該涂料具有較好的熱穩(wěn)定性，經(jīng)過(guò)7 d熱穩(wěn)定性測(cè)試，涂料的黏度和pH值均未發(fā)生明顯變化。涂層自腐蝕電位（－1.043 V）低于Q235祼鋼（－0.645 V），而且涂層自腐蝕電流（Icorr）4.82×10－6 A·cm－2比Q235祼鋼自腐蝕電流1.94×10－4 A·cm－2降低兩個(gè)數(shù)量級(jí)，腐蝕電阻從1.14×102 Ω增加到4.43×103 Ω，表明涂層的電化學(xué)腐蝕速率明顯降低，可以為基材提供陰極保護(hù)。涂層經(jīng)過(guò)600 h中性鹽霧測(cè)試后，涂膜仍然保持較好的金屬光澤，表面有很輕微白銹產(chǎn)生。
