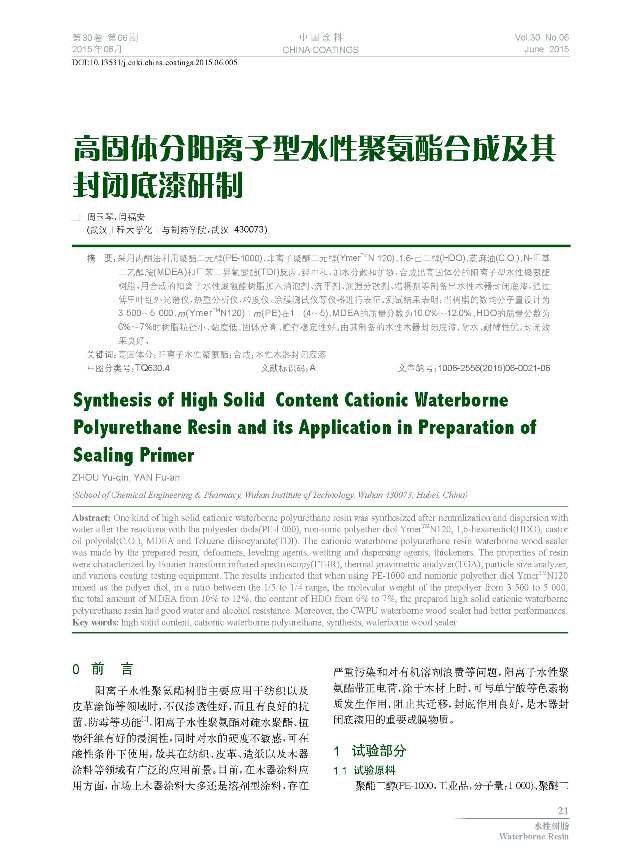

摘要：采用丙酮法利用聚酯二元醇(PE-1000)、非離子聚醚二元醇(YmerTMN 120)、1,6-己二醇(HDO)、蓖麻油(C.O.)、N-甲基二乙醇胺(MDEA)和甲苯二異氰酸酯(TDI)反應(yīng)，經(jīng)中和、加水分散和擴(kuò)鏈，合成出高固體分的陽(yáng)離子型水性聚氨酯樹(shù)脂。用合成的陽(yáng)離子水性聚氨酯樹(shù)脂加入消泡劑、流平劑、潤(rùn)濕分散劑、增稠劑等制備出水性木器封閉底漆。通過(guò)傅里葉紅外光譜儀、熱重分析儀、粒度儀、涂膜測(cè)試儀等儀器進(jìn)行表征。測(cè)試結(jié)果表明：當(dāng)樹(shù)脂的數(shù)均分子量設(shè)計(jì)為3 500～5 000、m(YmerTMN120)∶m(PE)在1∶(4～5)、MDEA的質(zhì)量分?jǐn)?shù)為10.0%～12.0%、HDO的質(zhì)量分?jǐn)?shù)為6%～7%時(shí)樹(shù)脂粒徑小、黏度低、固體分高、貯存穩(wěn)定性好。由其制備的水性木器封閉底漆，耐水、耐醇性?xún)?yōu)，封閉效果良好。
