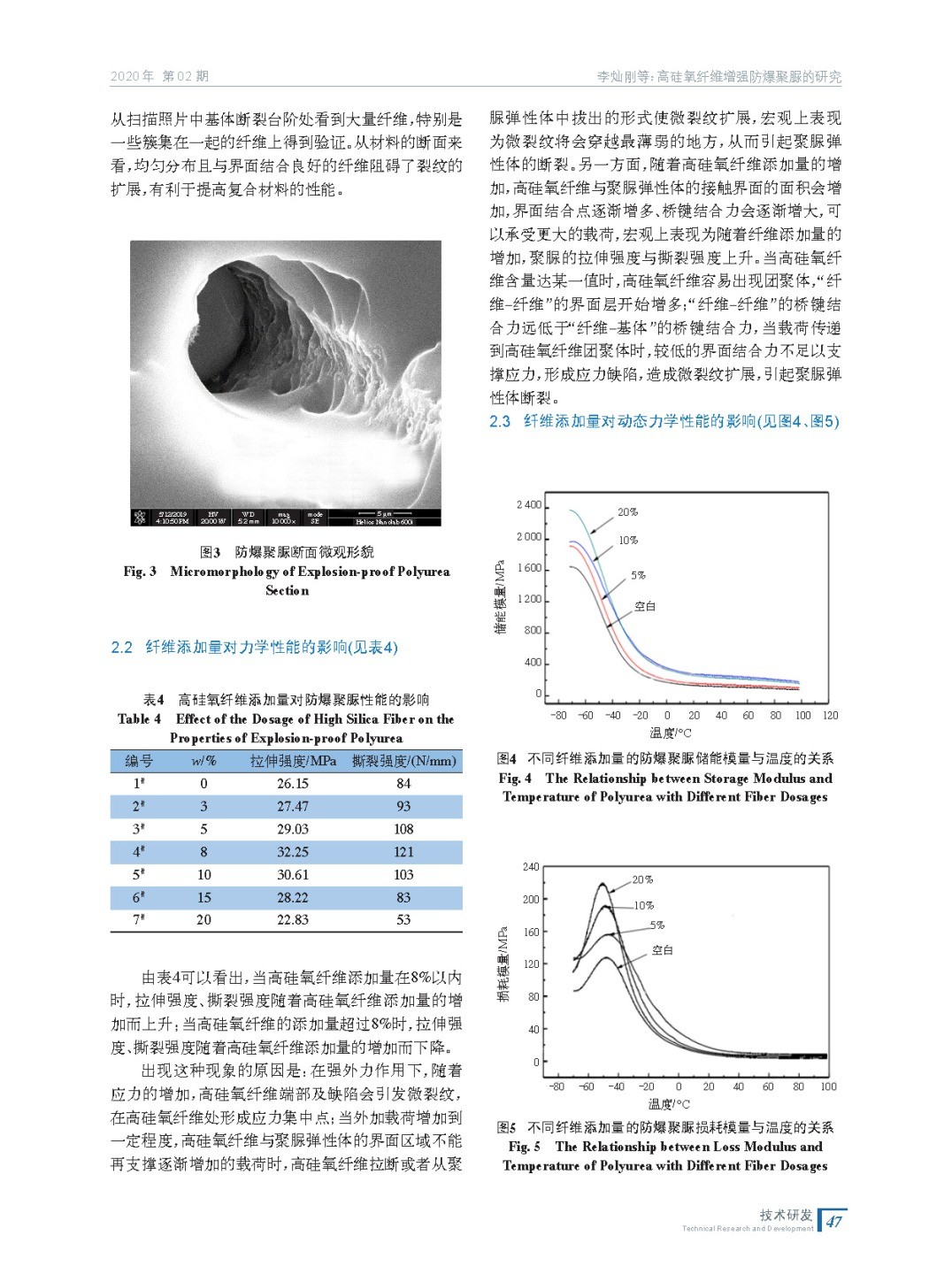

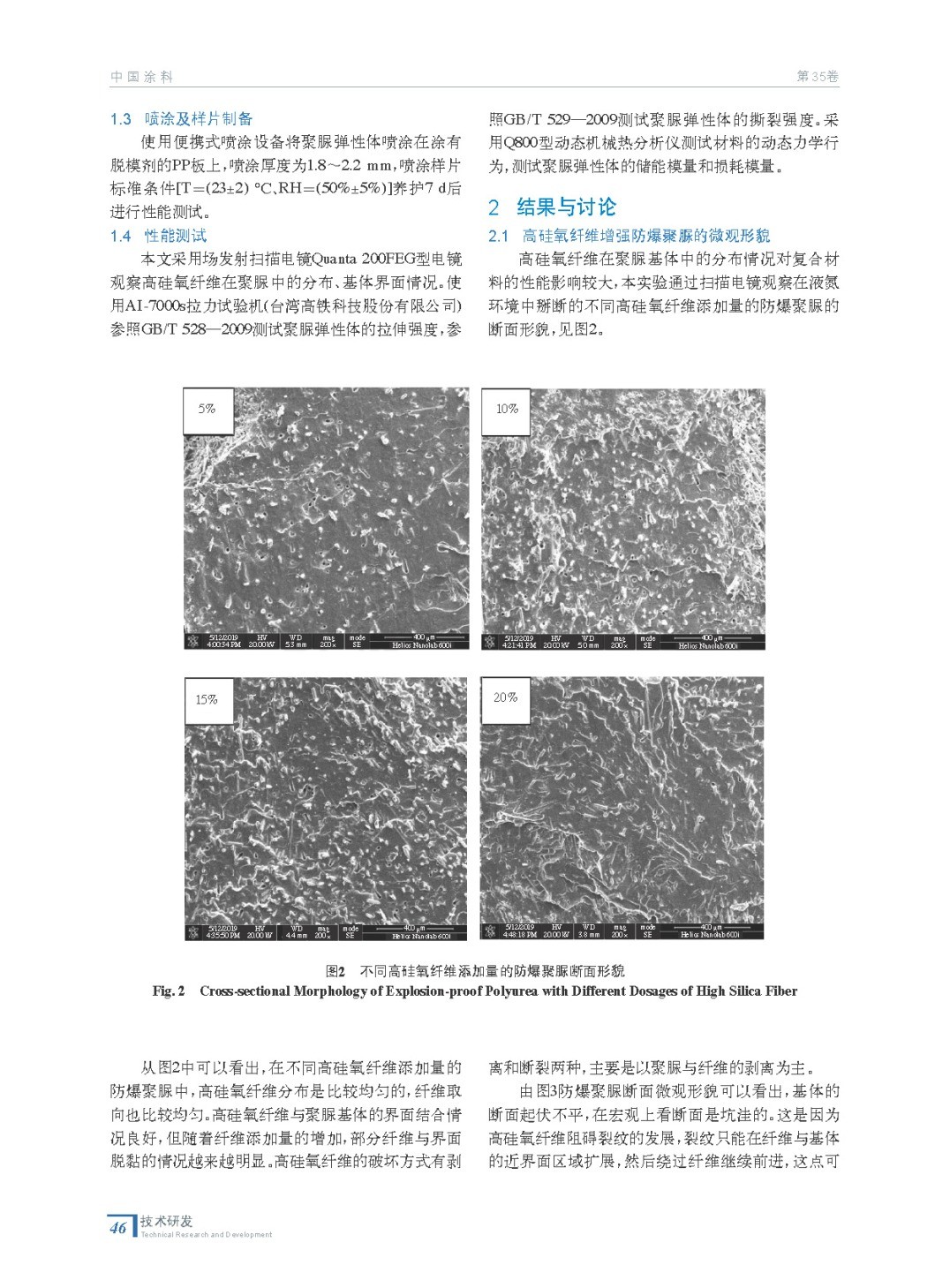

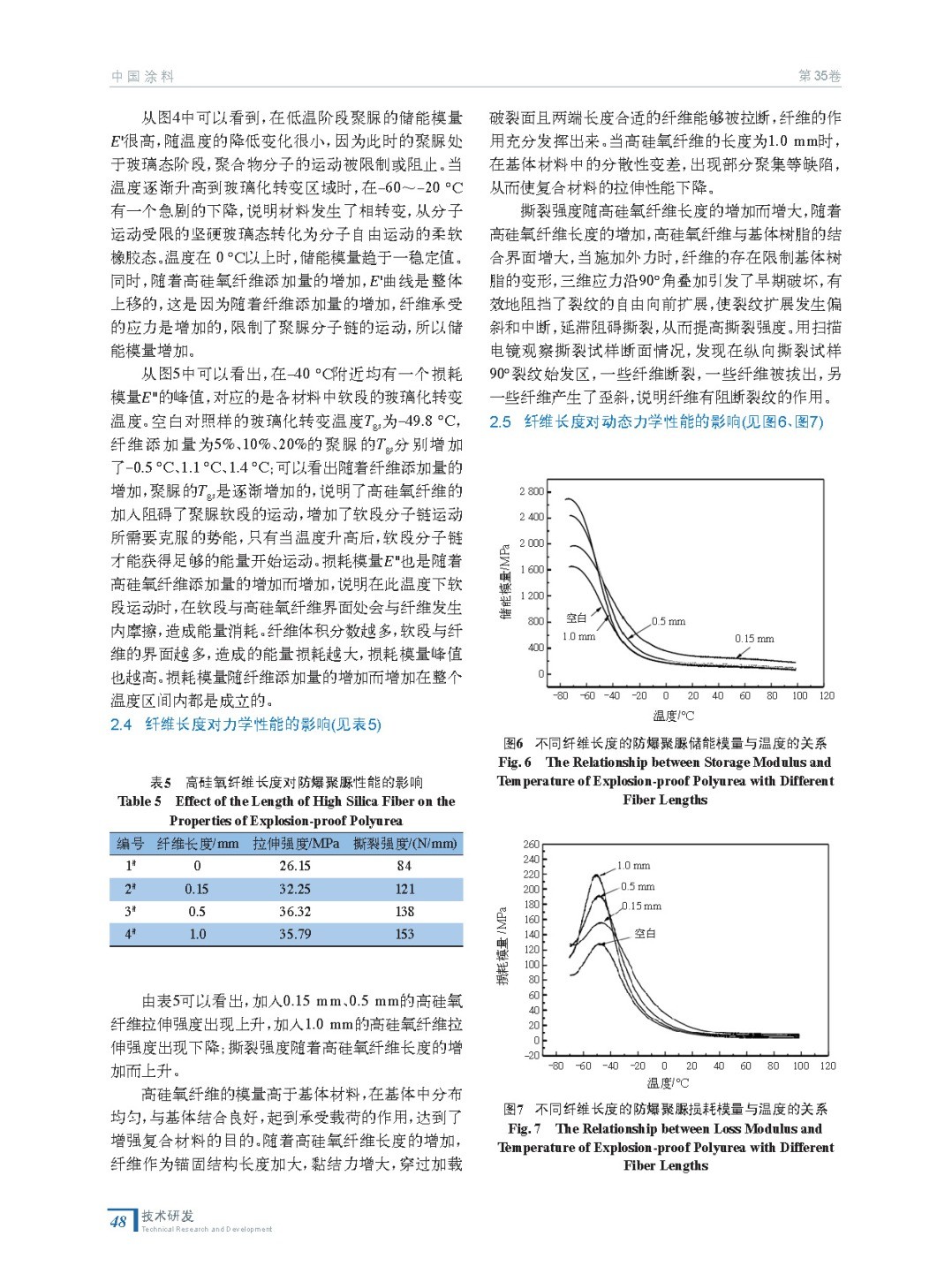

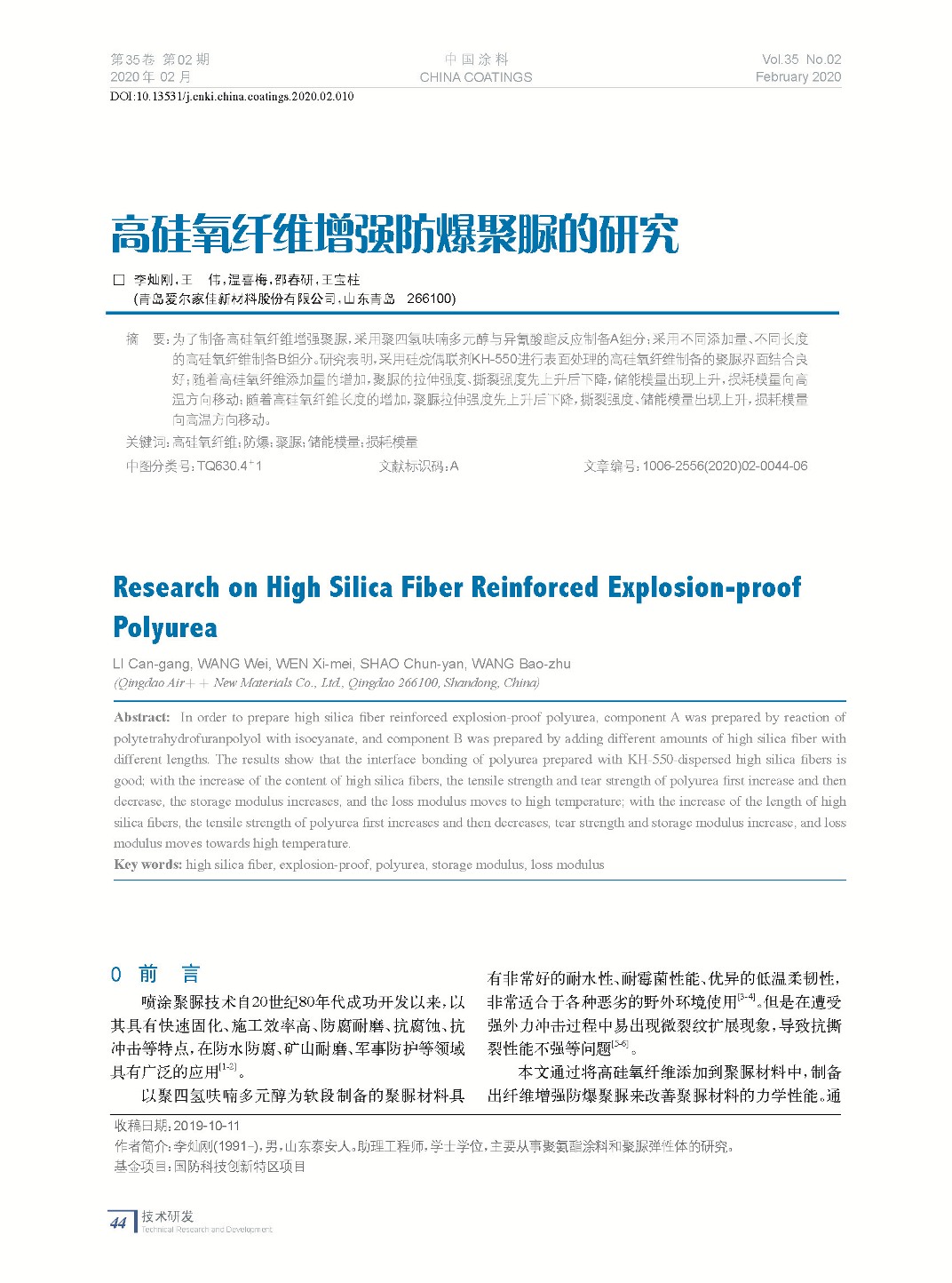

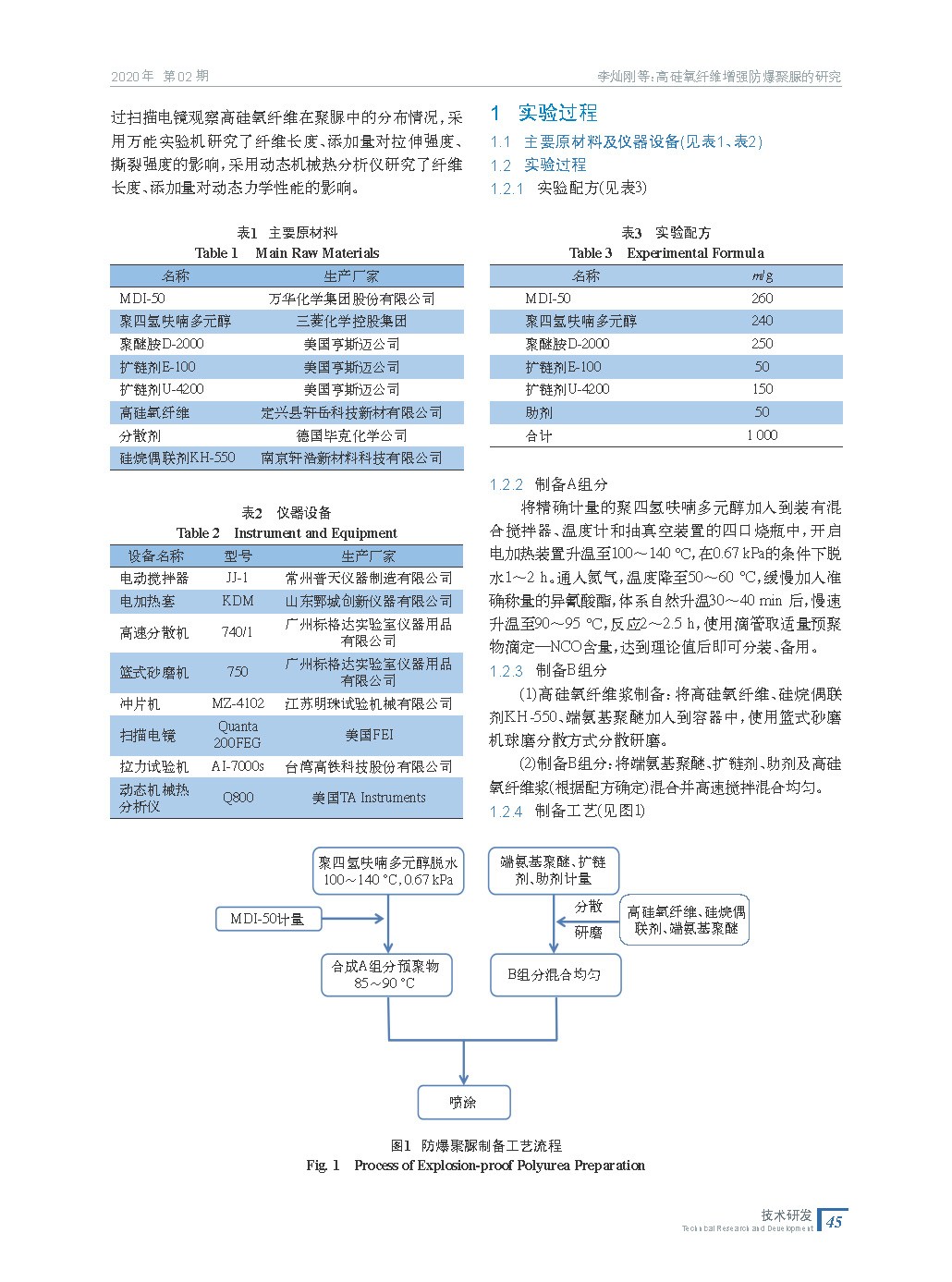

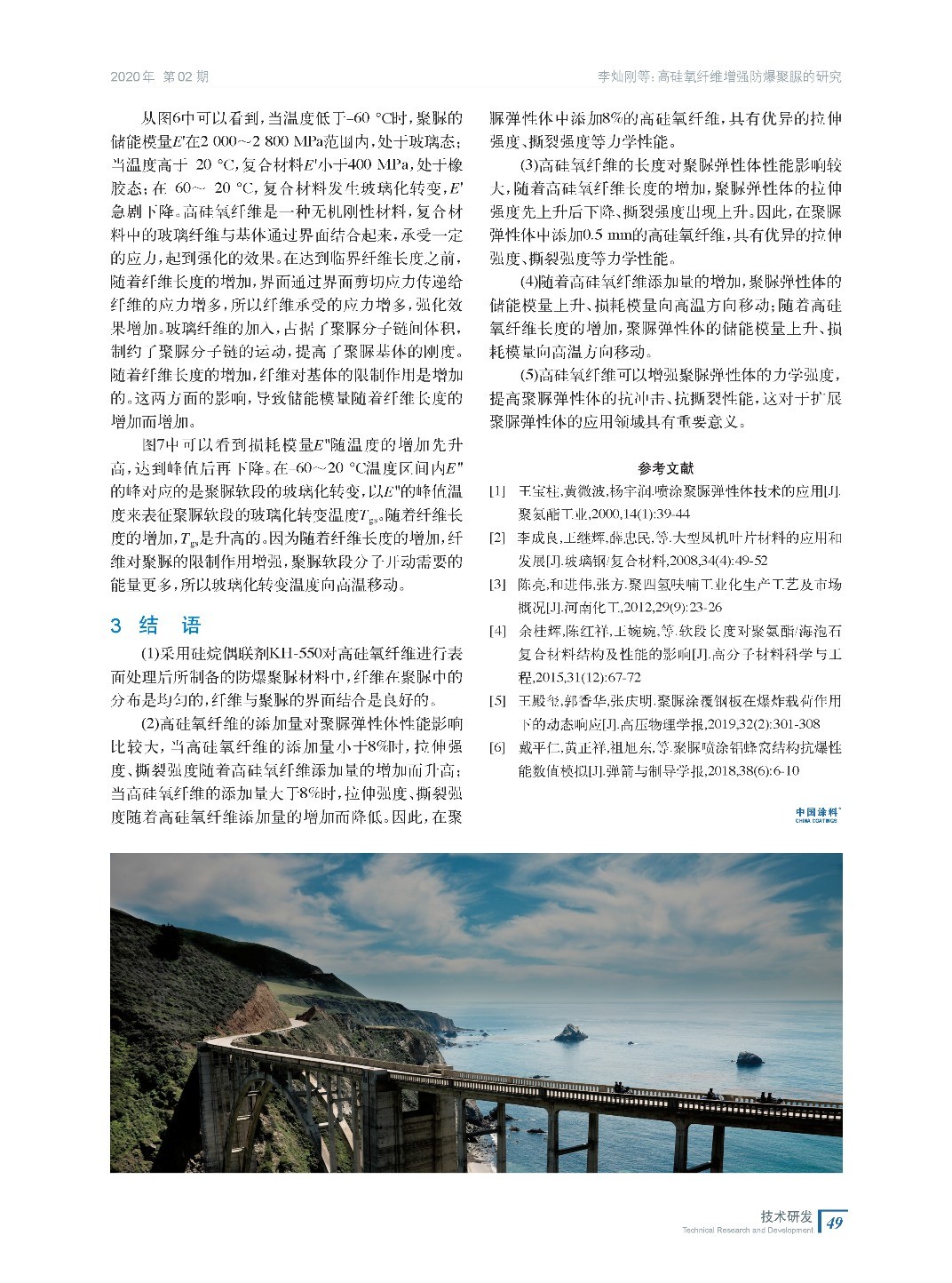

摘要：為了制備高硅氧纖維增強(qiáng)聚脲，采用聚四氫呋喃多元醇與異氰酸酯反應(yīng)制備A組分；采用高硅氧纖維制備B組分。研究表明，采用硅烷偶聯(lián)劑KH-550進(jìn)行表面處理的高硅氧纖維制備的聚脲界面結(jié)合良好；隨著高硅氧纖維添加量的增加，聚脲的拉伸強(qiáng)度、撕裂強(qiáng)度先上升后下降，儲能模量出現(xiàn)上升，損耗模量向高溫方向移動；隨著高硅氧纖維長度的增加，聚脲拉伸強(qiáng)度先上升后下降，撕裂強(qiáng)度、儲能模量出現(xiàn)上升，損耗模量向高溫方向移動。
