【納米技術(shù)】透明的韌性--用活性聚氨酯納米粒子制備高性能膠黏劑
摘要：為制備聚氨酯納米分散體在液態(tài)時(shí)具有高固體分和低黏度特性和在固態(tài)時(shí)具有高韌性、透明的聚合物提供了新的平臺(tái)技術(shù)。通過(guò)選擇廣泛使用的常用基體，如丙烯酸酯、多元醇和異氰酸酯，制備出具有彈性更高、抗沖擊和耐劃傷的膠黏劑、清漆、涂料和澆注樹(shù)脂。
圖4提供了在模塑樹(shù)脂、澆注薄膜、夾層玻璃板中引入分散體的一些用途示例。試驗(yàn)設(shè)計(jì)(圖5)表明，通過(guò)將含官能團(tuán)的MMA基的PU分散體引入到專(zhuān)利配方中，可使搭接剪切強(qiáng)度提高50%，甚至高于30 MPa[7]。

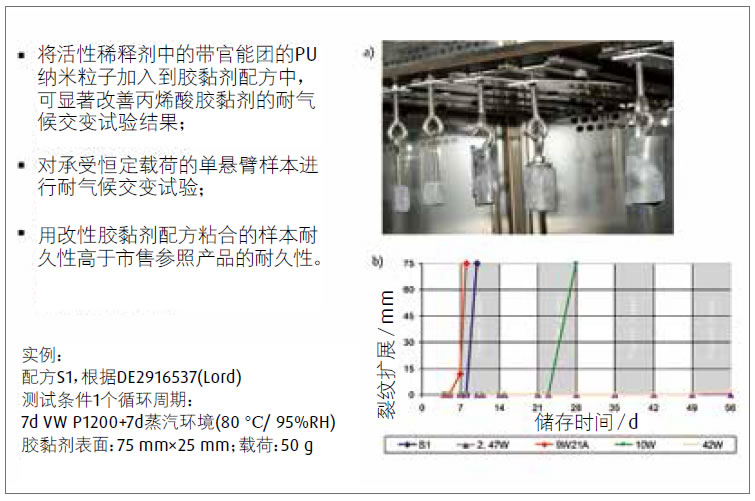

圖6 (a)氣候室中的測(cè)試裝置；
(b)隨著時(shí)間變化，裂紋擴(kuò)展情況；白色區(qū)域表示VWP 1200后的測(cè)試時(shí)間，灰色區(qū)域表示將樣本暴露在蒸汽環(huán)境中的測(cè)試時(shí)間。
本文系作者授權(quán)中國(guó)涂料網(wǎng)發(fā)表，并經(jīng)中國(guó)涂料網(wǎng)編輯，未經(jīng)允許不得轉(zhuǎn)載，如需轉(zhuǎn)載請(qǐng)聯(lián)系chinacoatingnet@vip.163.com
