陳旭峰 葉凡(湖北來(lái)斯化工新材料有限公司湖北鄂州436070)

　　摘要：人工加速老化試驗(yàn)是一種對(duì)涂膜耐候性能差異的快速評(píng)估方法，它是通過(guò)在實(shí)驗(yàn)室模擬戶(hù)外自然條件來(lái)短時(shí)間獲得涂膜破壞情況的手段。在自然界中，對(duì)涂膜產(chǎn)生破壞性的主要源于長(zhǎng)時(shí)間的氧氣活動(dòng)和紫外光照射，而在實(shí)驗(yàn)室中無(wú)論我們?nèi)绾芜x擇儀器的光源發(fā)生器，但所獲得的光能、紫外光線波長(zhǎng)和大氣環(huán)境都過(guò)于單一，故此我們選擇某一地區(qū)的自然暴曬試驗(yàn)對(duì)比來(lái)進(jìn)一步探討這兩者之間的聯(lián)系和差異。

　　關(guān)鍵詞：粉末涂料;耐候性;武漢地區(qū);自然暴曬;人工加速老化

　　0 前言

　　粉末涂料(泛指熱固性粉末涂料，下同)是在上世紀(jì)七十年代在我國(guó)開(kāi)始進(jìn)行研發(fā)，之后的八十年代期間由于受到技術(shù)、原材料、生產(chǎn)設(shè)備以及涂裝等方面的影響，發(fā)展較為緩慢，生產(chǎn)效率低。隨著工業(yè)的迅速發(fā)展，直到2012年，我國(guó)粉末涂料已經(jīng)占全世界粉末涂料產(chǎn)量的50%。在這30多年的歷程中，粉末涂料無(wú)論是從產(chǎn)品結(jié)構(gòu)和產(chǎn)量來(lái)看，都有極大的跨越。耐候性測(cè)試是粉末涂料檢測(cè)的重要指標(biāo)之一，是一個(gè)預(yù)測(cè)和評(píng)估的過(guò)程，由于檢測(cè)標(biāo)準(zhǔn)的完善性和檢測(cè)結(jié)果的準(zhǔn)確性，很難對(duì)其進(jìn)行確切的描述和測(cè)量。為此，我們通過(guò)選擇武漢地區(qū)自然暴曬的數(shù)據(jù)變化來(lái)對(duì)比涂膜在實(shí)驗(yàn)室模擬耐候測(cè)試的比較，全面形象的向粉末涂料生產(chǎn)企業(yè)來(lái)描述這一評(píng)估過(guò)程和結(jié)論，保障客戶(hù)生產(chǎn)優(yōu)質(zhì)粉末涂料起到重要作用。

　　1 粉末涂料耐候性能影響的因素

　　1.1粉末涂料配方體系和樹(shù)脂的選擇

　　粉末涂料的分類(lèi)方法有很多，市場(chǎng)上常見(jiàn)的品種有純聚酯型、純環(huán)氧型、環(huán)氧聚酯型，這三類(lèi)粉末涂料產(chǎn)量占整個(gè)行業(yè)的90%。一般戶(hù)內(nèi)粉末涂料不具備耐候性能，受官能團(tuán)分子結(jié)構(gòu)和涂膜致密性影響，無(wú)法抗御自然界中強(qiáng)烈的太陽(yáng)光輻射，這類(lèi)粉末涂料僅對(duì)涂覆物起到裝飾美觀作用，故習(xí)慣稱(chēng)為“戶(hù)內(nèi)粉”;在眾多實(shí)踐應(yīng)用中，純聚酯型和聚氨酯型粉末涂料在耐氣候老化中表現(xiàn)出優(yōu)異的性能，這類(lèi)粉末涂料往往被運(yùn)用在露天場(chǎng)所，尤其是環(huán)境較為惡劣的環(huán)境中，被習(xí)慣稱(chēng)為“戶(hù)外粉”。純環(huán)氧型粉末涂料產(chǎn)量在三者之間最為少，最主要缺陷是固化時(shí)間長(zhǎng)反應(yīng)速度慢，受環(huán)氧樹(shù)脂苯環(huán)中的醚鍵影響，它在重防腐和耐化學(xué)腐蝕領(lǐng)域中起著重要作用。粉末涂料之所以表現(xiàn)出不同的性能，樹(shù)脂中官能團(tuán)數(shù)量、個(gè)數(shù)、品種及分子量起著至關(guān)重要的作用。

　　1.2粉末涂料施工工藝

　　粉末涂料主要是由樹(shù)脂、固化劑、助劑、顏填料組成，經(jīng)過(guò)熔融擠出、壓片、破碎、篩分等工藝制得，客戶(hù)經(jīng)過(guò)對(duì)工件進(jìn)行前處理、噴涂、烘烤成膜來(lái)保護(hù)裝飾底材。不同類(lèi)型的粉末涂料烘烤其時(shí)間和溫度不一樣，這取決于固化劑的活化能限制。粉末涂料要形成致密膜后才能對(duì)底材起到保護(hù)作用，當(dāng)固化溫度和時(shí)間未達(dá)到或者粉末涂料吸收的熱能超過(guò)其耐熱度時(shí)該涂料同樣能涂覆底材表面起到裝飾作用，但這類(lèi)涂膜不具備耐候性。

　　1.3粉末涂料顏料的選擇

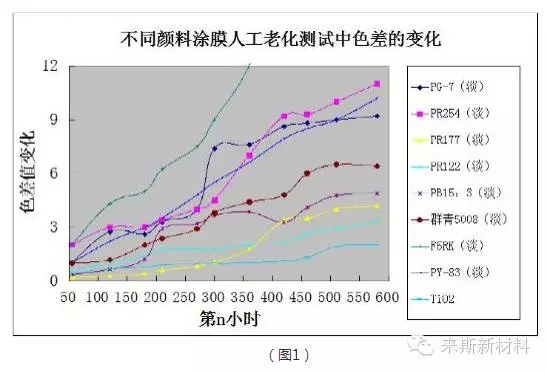

　　粉末涂料耐候性檢驗(yàn)?zāi)芡ǔＲ陨詈捅９饴蕘?lái)衡量，涂膜保光率完全取決于粉末涂料用樹(shù)脂，而色差則與粉末涂料配方中顏料和樹(shù)脂有關(guān)。應(yīng)用在粉末涂料中的顏料首先要符合粉末涂料烘烤工藝要求，其次是顏料本身的耐光性，再者就是顏料本身性能也需要滿(mǎn)足粉末涂料應(yīng)用領(lǐng)域的要求。圖1為不同顏料涂膜在湖北來(lái)斯實(shí)驗(yàn)室老化試驗(yàn)標(biāo)準(zhǔn)中色差變化。

　　2 粉末涂料涂膜耐候性能的評(píng)定

　　涂膜耐候性的評(píng)定，可以按照國(guó)家標(biāo)準(zhǔn)《色清和漆清涂層涂層老化的評(píng)級(jí)方法》(GB/T1766-2008)中方法進(jìn)行。該標(biāo)準(zhǔn)規(guī)定了涂層老化的評(píng)級(jí)通則、老化單項(xiàng)指標(biāo)的評(píng)級(jí)方法及裝飾性涂層和保護(hù)性涂層的綜合評(píng)級(jí)方法。簡(jiǎn)述常用的幾個(gè)單項(xiàng)等級(jí)的評(píng)定。

　　2.1失光等級(jí)的評(píng)定

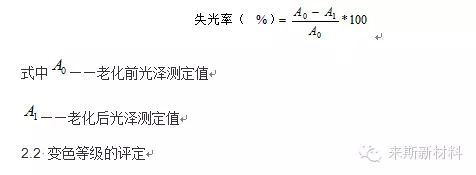

　　目測(cè)漆膜老化前后的光澤變化程度及按GB/T9754測(cè)定老化前后的光澤，計(jì)算失光率。用下式計(jì)算失光率(%)：

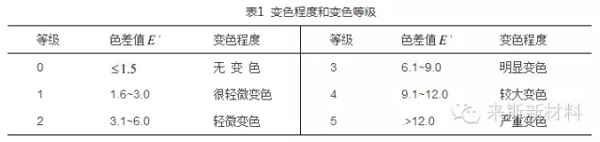

　　2.2.1儀器測(cè)定法按照GB/T11186.2和11186.3測(cè)定和計(jì)算老化前與老化后的樣板之間的總色差值(’)，按色差值評(píng)級(jí)如表1。

　　2.2.2目視比色法當(dāng)漆膜表面凹凸不平及漆膜表面顏色為兩種或多種顏色等不適用于儀器法測(cè)定時(shí)，宜采用目視比色法。按照GB/T9761的規(guī)定將老化后的樣板與未進(jìn)行老化的樣板(標(biāo)準(zhǔn)版)進(jìn)行比色，按漆膜老化前后顏色變化程度參照GB250用灰色樣卡進(jìn)行評(píng)級(jí)。

　　2.3粉化等級(jí)的評(píng)定

　　天鵝絨布法粉化的評(píng)定按ISO4627-7進(jìn)行，膠帶法粉化等級(jí)按ISO4628-6進(jìn)行

　　2.4開(kāi)裂等級(jí)的評(píng)定

　　漆膜的開(kāi)裂等級(jí)用漆膜的開(kāi)裂數(shù)量和大小來(lái)表示，如有可能，還可表明開(kāi)裂的深度類(lèi)型。開(kāi)裂深度主要有三種類(lèi)型：表示沒(méi)有穿透漆膜的表面開(kāi)裂;表示穿透表面漆膜，但對(duì)底下各層漆膜基本上沒(méi)有影響的開(kāi)裂;表示穿透整個(gè)漆膜體系的開(kāi)裂，可見(jiàn)底材。

　　2.5起泡、生銹、剝落、長(zhǎng)霉、斑點(diǎn)、沾污等級(jí)的評(píng)定

　　漆膜起泡等級(jí)用漆膜起泡密度和起泡的大小表示，表示方法為起泡密度和起泡大小等級(jí);漆膜生銹等級(jí)用漆膜表面的銹點(diǎn)(銹斑)數(shù)量和銹點(diǎn)大小表示，表示方法為銹點(diǎn)數(shù)量和銹點(diǎn)大小的等級(jí);漆膜剝落的等級(jí)用漆膜剝落的相對(duì)面積和剝落暴露面積的平均大小表示，可根據(jù)漆膜體系破壞的層次，表示剝落的深度。漆膜的長(zhǎng)霉等級(jí)用涂層的長(zhǎng)霉數(shù)量和長(zhǎng)霉大小表示;涂層斑點(diǎn)的等級(jí)用斑點(diǎn)的數(shù)量和斑點(diǎn)的大小表示;沾污的等級(jí)用涂層的沾污程度表示。

　　3 武漢地區(qū)的自然暴曬實(shí)驗(yàn)

　　武漢，地處中國(guó)腹地中心，江漢平原東部，長(zhǎng)江中下游，東經(jīng)113°41′-115°05′，北緯29°58′-31°22′，屬于亞熱帶季風(fēng)性濕熱氣候，具有雨量充沛、日照充足、四季分明，夏季高溫、降水集中，以“三大火爐之首”的炎熱著稱(chēng);一年中，1月平均氣溫最低，為3.0℃;7月平均氣溫最高，為29.3℃，夏季長(zhǎng)達(dá)135天;春秋兩季各約60天。

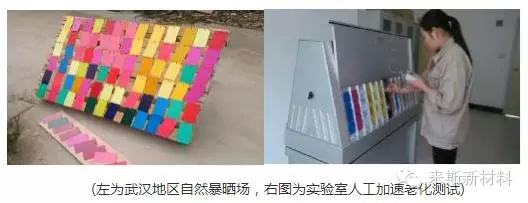

　　以武漢地區(qū)為試驗(yàn)場(chǎng)所，整個(gè)試驗(yàn)架方向朝正南，傾斜地面45度角，按國(guó)家標(biāo)準(zhǔn)GB/T9276-1996《涂層自然氣候暴露試驗(yàn)方法》中的方法進(jìn)行戶(hù)外暴曬800天。

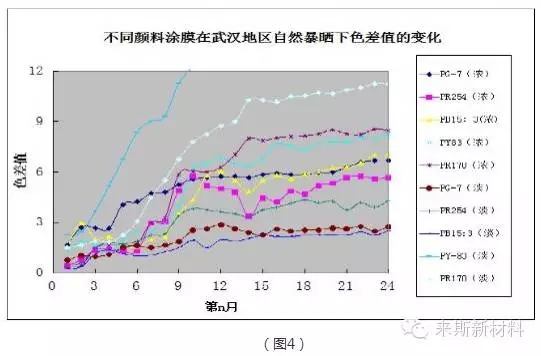

　　市場(chǎng)上戶(hù)外粉末涂料主要以純聚酯/TGIC體系比較常見(jiàn)，但使用的顏料選擇就比較廣泛。對(duì)此我們選用一種體系來(lái)研究不同顏料涂膜的色差變化，通過(guò)對(duì)暴曬后涂膜色差值變化的數(shù)據(jù)收集，繪制變化曲線如圖4所示。從圖中看出，經(jīng)過(guò)800天的暴曬涂膜顏色都有輕微變色，尤其淡色變色要明顯大于濃色。

　　4 實(shí)驗(yàn)室耐候性測(cè)試(人工加速老化試驗(yàn))

　　在自然界中對(duì)涂膜產(chǎn)生破壞性的主要源于長(zhǎng)時(shí)間的氧氣活動(dòng)和紫外光照射，人工加速老化試驗(yàn)就是通過(guò)在實(shí)驗(yàn)室模擬戶(hù)外自然條件來(lái)短時(shí)間獲得涂膜破壞情況的手段，它是一種對(duì)涂膜耐候性能差異的快速評(píng)估方法，該試驗(yàn)主要由人工加速老化儀來(lái)完成。

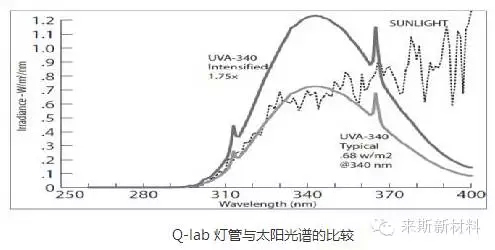

　　我們采用的是美國(guó)Q-Lab公司的QUV/spray紫外加速老化試驗(yàn)機(jī)，它可模擬自然氣候中的紫外光照、雨淋、冷凝、黑暗、熱沖擊等環(huán)境條件，通過(guò)重現(xiàn)這些條件，合并成一個(gè)循環(huán)，并可以自動(dòng)執(zhí)行完成循環(huán)次數(shù)。在此過(guò)程中，可對(duì)燈管幅照度、試驗(yàn)箱內(nèi)溫度、噴淋狀態(tài)進(jìn)行自動(dòng)監(jiān)控。比起其他類(lèi)型的燈管(包括氙弧燈管)，熒光紫外燈管更加穩(wěn)定。光譜功率分布(SPD)不會(huì)隨燈管老化而發(fā)生變化，甚至使用高達(dá)5000小時(shí)也不會(huì)。這樣就能得到更多的可重復(fù)的測(cè)試結(jié)果，同時(shí)減少更換燈管，并降低運(yùn)營(yíng)成本。

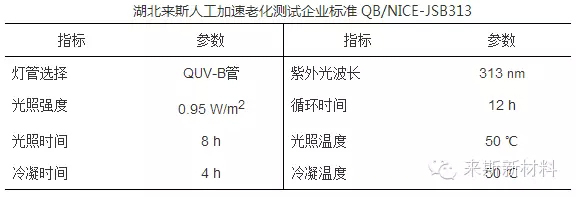

　　而目前國(guó)內(nèi)粉末涂料耐候性檢測(cè)方法主要借鑒涂料中的標(biāo)準(zhǔn)GB/T1865-2009/ISO11341：2004，所以我們結(jié)合實(shí)際情況，在此標(biāo)準(zhǔn)基礎(chǔ)上建立自己的企業(yè)標(biāo)準(zhǔn)運(yùn)行參數(shù)。

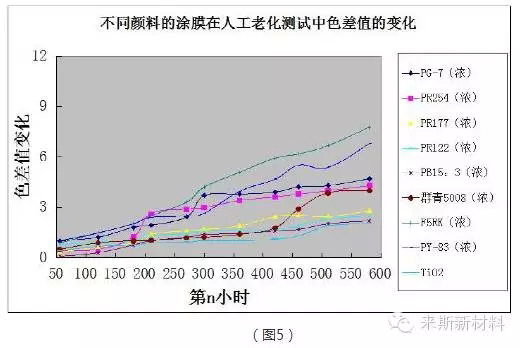

　　在實(shí)際測(cè)試過(guò)程中，依然存在各種問(wèn)題。經(jīng)過(guò)大量數(shù)據(jù)試驗(yàn)發(fā)現(xiàn)，樣板在儀器中擺放的位置不同，受到光照的程度也略微有差別，同時(shí)紋理類(lèi)花紋類(lèi)雜色類(lèi)粉末涂料測(cè)試的耐候性能存在爭(zhēng)議。針對(duì)這些問(wèn)題的處理，我們只針對(duì)平整單一顏色涂膜來(lái)測(cè)試耐候性，在測(cè)試過(guò)程中定時(shí)更換樣板所在位置來(lái)減少試驗(yàn)誤差。圖5為實(shí)驗(yàn)室測(cè)試的數(shù)據(jù)繪制的曲線圖。

　　5 兩種測(cè)試數(shù)據(jù)比對(duì)與結(jié)論

　　經(jīng)過(guò)大量的試驗(yàn)數(shù)據(jù)分析，結(jié)合圖1、圖4、圖5變化曲線來(lái)看，在戶(hù)外純聚酯/TGIC體系中單一色調(diào)平光涂膜中，依照湖北來(lái)斯企業(yè)標(biāo)準(zhǔn)參數(shù)測(cè)定耐候性和武漢地區(qū)測(cè)試的耐候性能對(duì)應(yīng)的關(guān)系為：

　　QVB-313燈管光源照射300h，相當(dāng)于武漢地區(qū)自然暴曬11個(gè)月

　　QVB-313燈管光源照射400h，相當(dāng)于武漢地區(qū)自然暴曬18個(gè)月

　　QVB-313燈管光源照射500h，相當(dāng)于武漢地區(qū)自然暴曬24個(gè)月

　　參考文獻(xiàn)：

　   【1】《粉末涂料與涂裝技術(shù)》，南仁植主編;化學(xué)工業(yè)出版社，2014.5北京

　　【2】《中國(guó)粉末涂料信息與應(yīng)用手冊(cè)》，莊愛(ài)玉主編;化學(xué)工業(yè)出版社，20111.12北京

　　【3】美國(guó)Q-Lab公司儀器產(chǎn)品手冊(cè)2011

　　【4】《粉末涂料》，馮素蘭，張昱斐主編;化學(xué)工業(yè)出版社，2004北京
