用通用顏料漿對白色基礎(chǔ)配方進行調(diào)色時通常出現(xiàn)黏度下 降，而采用增強技術(shù)設(shè)計的HEUR流變劑的結(jié)構(gòu)可以更好地抑制這 類黏度下降問題。"增強型HEUR 2"是采用此項新技術(shù)制備的中 低剪切HEUR。圖5表明在純丙半光涂料調(diào)色過程中黏度變化得到 了改善。流變數(shù)據(jù)表明在整個剪切速率范圍內(nèi)，調(diào)色后都能很好 地保持良好的黏度。與標(biāo)準型中剪切HEUR增稠劑相比，通過該技 術(shù)得到的流變特性具有更強的假塑性，形成更高的低剪切黏度， 即Brookfield黏度。因此，"增強型HEUR 2"流變改性劑又稱為低- 中剪切增稠劑。低剪切黏度較高的增稠劑通常具有更高的抗流掛 性，但流動性和流平性會稍差。

該技術(shù)還有助于生產(chǎn)在抗流掛性和流平性之間具有不同平衡 的新型HEURs［7］。為研究低剪切（Brookfield）黏度與抗流掛性及 流平性之間的關(guān)系，對多種市售絲光和半光涂料的流掛和流平性 能進行了測量。用流掛棒測量抗流掛性，用mil表示（1 mil等于 25.4 μm），用"Leneta"流平棒測量流平性，結(jié)果值越大，表明 流動性和流平性越好。

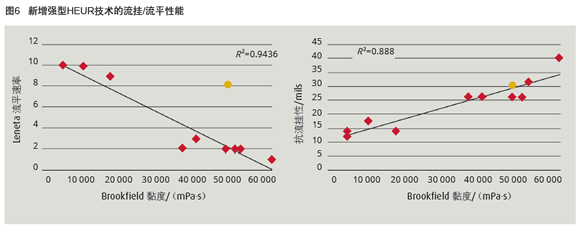

圖6中，紅色框中表示市售涂料所測得的數(shù)據(jù)，用紅色框中的數(shù)據(jù)來計算相關(guān)值R 2。很明顯，較高Brookfield黏度與較高抗流掛 性和流平性較差之間存在密切關(guān)聯(lián)。同時還制備了兩種用"增強 型HEUR 2"增稠劑配制的半光涂料，見圖6中圖表中的橙色點。很 明顯，涂料的抗流掛性是和市售涂料產(chǎn)品的Brookfield黏度與抗流 掛性之間的關(guān)聯(lián)是一致的。另外，涂料的流平性要大大優(yōu)于從市 售產(chǎn)品數(shù)據(jù)分析預(yù)期的流平性。

實際涂裝中遮蓋力得到改善

涂料的遮蓋力受諸多參數(shù)的影響。近來，很多研究試圖改善 涂料的"固有遮蓋力"，這與二氧化鈦含量、濕遮蓋力、不透明 聚合物的使用以及更有效利用二氧化鈦的技術(shù)有關(guān)。然而，涂料 的最終遮蓋力明顯受到涂裝性能的影響，如涂膜厚度和厚度分布 均勻性，這些性能在很大程度上受涂料的流變性控制。需要在流 掛性和流平性之間實現(xiàn)平衡，因為如果施工膜厚不合適或者不均 勻的話，涂膜最終遮蓋力也會非常差。

然而，流動性太大，則會出現(xiàn)流掛，導(dǎo)致表面不光滑，遮蓋 力差。典型的中剪切HEUR流變劑往往具有較好的流平性，但抗流 掛性稍差。經(jīng)常有人在HEUR中剪切增稠劑中混入了一些具有良好 抗流掛的流變劑，其中包括纖維素醚或HASE（疏水改性堿溶脹乳 液）。但是新型流變劑則能替代上述混合體系，改善涂膜的整體 平滑性及遮蓋力。

在測試中，"增強型HEUR2"能替代優(yōu)質(zhì)絲光涂料中的標(biāo)準 HEUR與疏水改性羥乙基纖維素（HMHEC）的組合體系，輥涂涂裝 可形成平滑的表面和極好的遮蓋力[7]。兩種系統(tǒng)均未出現(xiàn)任何流 掛，但HMHEC會使涂料流平性和遮蓋力變差。

能更快獲得穩(wěn)定黏度

具有高剪切性的高效HEUR中剪切增稠劑是一種令人感興趣 的流變劑，可在各種剪切速率范圍內(nèi)（包括施工剪切速率下）形 成有效黏度。此類流變劑也可采用新技術(shù)來制造。"增強型HEUR 3"便是典型實例之一，其效率和流變性完全可與高剪切速率貢獻 的標(biāo)準中剪切HEUR的性能媲美。實際優(yōu)勢在于涂料黏度達到穩(wěn)定 的速度遠遠超過標(biāo)準HEUR技術(shù)。
