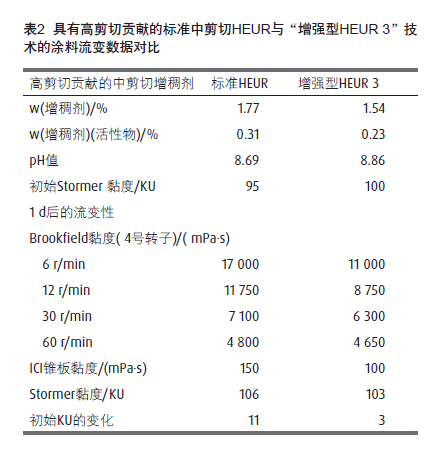

表2給出了乙丙預(yù)合成聚合物的涂料（PVC56%）中兩種增稠 劑的流變數(shù)據(jù)。在生產(chǎn)后和貯存1 d后分別測試初始黏度，表2顯示 Stormer黏度KU的差異。標(biāo)準(zhǔn)HEUR增稠劑1 d后黏度急劇增加，而新 技術(shù)則顯示黏度稍有增加。

獲得高剪切黏度，但脫水收縮作用較小

問題之一是要以極高剪切速率黏度或ICI錐板黏度來生產(chǎn)此類 HEUR，目的是與乙烯基型基料（通常與締合增稠劑不太會發(fā)生反 應(yīng)）一起使用。就這一點(diǎn)而言，目標(biāo)流變性為中高剪切增稠劑。 然而，這類型的特點(diǎn)為：脫水收縮作用導(dǎo)致涂料穩(wěn)定性差。"增 強(qiáng)型HEUR 5"的供貨固含量25%和低溶液黏度具有標(biāo)準(zhǔn)中—高剪 切增稠劑的流變性和黏度，同時抗脫水收縮作用和抗起泡性也得 到改善。

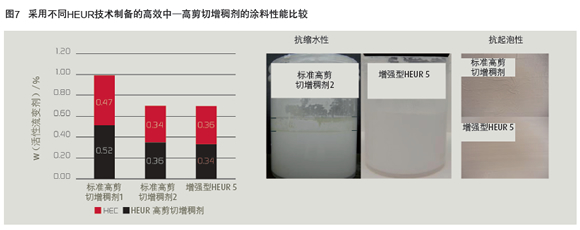

圖7顯示 "增強(qiáng)型HEUR 5"與具有相同的流變性的標(biāo)準(zhǔn)HEUR 的對比數(shù)據(jù)。涂料體系的PVC為50%，使用HEC和HEUR組合增稠劑。

采用多種技術(shù)制備定制產(chǎn)品

最初開發(fā)"抑酸"技術(shù)是為了在不使用溶劑或表面活性劑的 情況下生產(chǎn)高固含量的高效HEUR流變劑，該流變劑 "供貨"黏度 低， 生產(chǎn)過程中易于使用。
該技術(shù)基于胺基疏水基團(tuán)。因?yàn)樵诰酆衔镏幸�入新的不同結(jié) 構(gòu)，能夠改善性能。調(diào)色時黏度穩(wěn)定性比一般HEUR提高很多。 該技術(shù)還可用于開發(fā)具有改善抗流掛性和流動平衡的HEURs，該 HEUR涂裝后形成更平滑的表面，有助于改善外觀和提高遮蓋力。 涂料在生產(chǎn)制備后，產(chǎn)品展示出極快的黏度穩(wěn)定性。此外，該技 術(shù)還能生產(chǎn)出具有超高"高剪切"黏度的各類產(chǎn)品，與標(biāo)準(zhǔn)HEUR 相比，具有極佳的抗脫水收縮和抗起泡性。
