弗以塔克·古托夫斯基(Voytek Gutowski)，盛麗(Sheng Li)，布萊爾庫埃伊斯(Blair Kuys)，康菲利珀(Con Filippou)，李拉塞爾(Lee Russell)

聯(lián)系方式：
Voytek Gutowski CSIRO
電話：+61 392526074
郵箱：Voytek.Gutowski@csiro.au

木塑復合材料(WPCs)越來越廣泛地應用于建筑外用材料領域。然而，許多木塑復合材料都含有聚乙烯或聚丙烯，導致涂料附著力很差。用火焰或電暈進行前處理，然后再涂覆能形成分子刷(譯者注：密集接枝側鏈的聚合物)的水性化合物，進而獲得優(yōu)異的附著力。

鋁木材、木塑復合材料(WPCs)和新型耐用木制品如乙?；静模峭獠拷ㄖ弥凶钪饕幕?。然而，聚乙烯基和聚丙烯基復合材料，包括木塑復合材料，都具有化學惰性，且不可直接涂刷面漆，因此，需要涂刷底漆或進行表面處理，才能使其具備良好的涂層附著力。

附著力不良、耐久性差的建筑涂料，若應用在窗框或門、墻板上會影響建筑物的功能和美觀，需要昂貴的維護成本，包括重涂。為提高附著力，需要對表面進行一系列處理，包括火焰處理、涂覆氯化聚烯烴(CPO)底漆和專門的在線表面接枝工藝，并對這些工藝在應用過程中的適用性進行了評估。

本文展示了一種用于聚合物、木塑復合材料或木材表面提高附著力和耐久性的可行方法，采用一種工業(yè)上用來提高PP材質的汽車零部件的附著力的工藝，將特定的連接分子接枝到產品表面。

聚合物的前處理工藝概述

眾所周知，許多表面處理，包括化學、火焰、電暈放電和等離子體可以改善聚合物基材對涂層的附著力。其中大多數(shù)工藝都會在聚合物表面植入含氧物質，從而產生高極性，在某些情況下，足以提高某些涂層的附著力。

然而，若要求涂料具有優(yōu)異的附著力和耐久性時，如汽車涂料和建筑涂料，實現(xiàn)底材和涂層之間的化學反應常常是必要的。等離子體處理通過在表面植入指定化學物質，促進基材和涂料之間的相互作用。但是，因等離子體處理需要真空設備和間歇式處理，因此耗資巨大。雖然已有連續(xù)式等離子處理設備，其應用也僅限于高附加值應用領域，如生物醫(yī)藥產品領域。

為提高涂層在聚烯烴上的附著力，使用氯化聚烯烴(CPOs)做底漆是一種經常使用且相對有效的方法。也可通過表面接枝的連接分子來提高涂層的附著力，因為表面接枝的連接分子能提供一種連接涂料和基材的分子橋列(以“分子刷”的形式呈現(xiàn))。這種方法的理論機理[1-6]認為，表面接枝的分子刷(見圖1)能在裂紋前端蔓延之前，通過鏈的拉拔、鍵的斷裂和形成開裂與涂料發(fā)生相互作用。

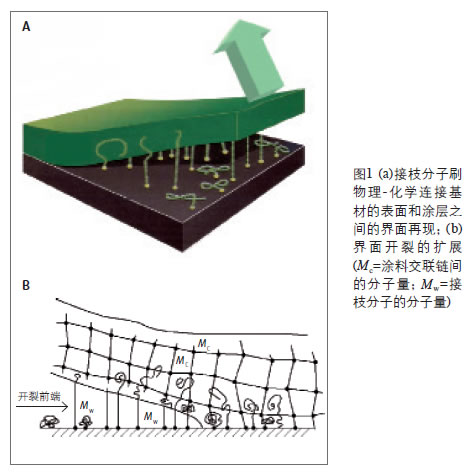

圖1
(a)接枝分子刷物理-化學連接基材的表面和涂層之間的界面再現(xiàn)；
(b)界面開裂的擴展(Mc=涂料交聯(lián)鏈間的分子量；Mw=接枝分子的分子量)
